系统框架图怎么画出来

全面的为大家介绍系统框架图怎么画出来和组织架构图在word制作方法的内容，接下来分享详细内容。

什么是程序架构图呢？程序架构图将架构所需的抽象模式绘制到一张画布上，主要用于软件程序的设计和系统开发上。程序架构图就是绘制系统草图，将所需的架构流程绘制成图表，将系统中各个组件，通过区域框和箭头联系起来，对组件之间的关系进行简单的描述，然后再进行程序和系统的制作。程序架构图有着灵活性、延展性、可靠性等多种特点，可以有效的帮助程序设计师检测和绘制程序的性能，可以解决很多设计上比较困难的工作。

程序架构图的常见用途

程序架构图可以有效的帮助人们理解程序的结构，方便设计师对系统程序的设计和修改，让每个组件都可以罗列在图表上，快速找到问题所在。1、程序设计程序架构图采用箭头方向线和关系线链接起来程序设计中需要的组件，不同于传统的程序流程图，程序架构图可以更加清晰的展示程序流程。2、系统架构系统架构需要设计师要有过硬处理软件和硬件的性能与功能的知识，在架构工作上，这点是十分困难的。不过可以通过程序架构图将软件与硬件的各种性能和功能呢绘制到画布上，一目了然，让困难无比的工作突然变得简单易懂。

程序架构图的绘制方法

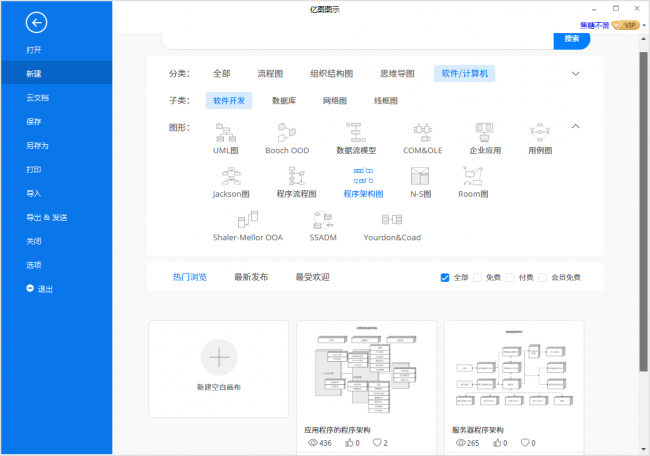

要想绘制一幅专业的程序架构图并不难，只需要下面几个步骤，你也可以绘制出一幅专业、清晰明了的程序架构图。第一步：下载“亿图图示”办公绘图软件，或者可以登陆网页在线版亿图图示，打开软件，即可绘图。第二步：新建程序架构图。依次点击“软件/计算机”-“软件开发”-“程序架构图”，在下方选择一个程序架构图模板，点击使用。

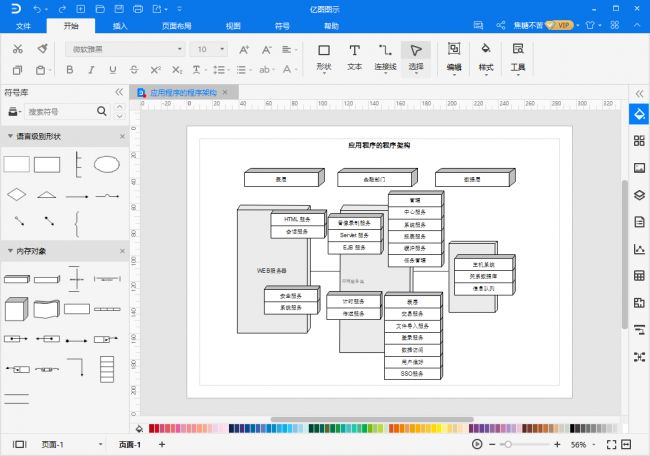

第三步：打开模板后，在画布的左侧点击打开符号库。程序架构图具有高度的专业性，而在亿图图示的符号库中就有着全面的程序架构图专业符号，选择你要用的符号或者形状，直接拖动到画布中，画布会智能化的帮你对齐位置，十分简单。

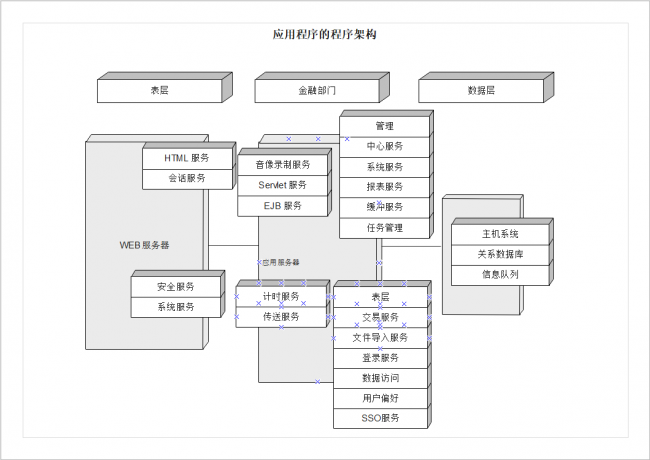

第四步：修改画布模板中的模板文字，即可完成绘制。
