DR/BDR选举过程流程图

您可能不了解DR/BDR选举过程流程图的相关知识，继续往下看吧！

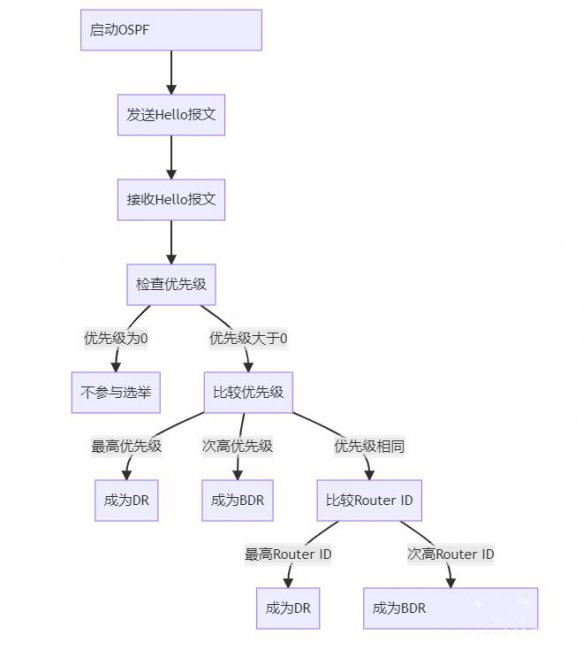

以下是DR/BDR选举过程的流程图：

解释：

1. 路由器启动OSPF，并加入到多播网络。
2. 路由器发送Hello报文来宣告自己的存在。
3. 其他路由器接收到Hello报文，知道新路由器的存在。
4. 路由器检查自己的优先级，如果优先级为0，则不参与DR/BDR选举。
5. 如果优先级大于0，路由器将与其他路由器的优先级进行比较。
6. 优先级最高的路由器成为DR，次高的成为BDR。
7. 如果存在多个优先级相同的路由器，则通过比较Router ID来决定DR和BDR。
8. Router ID是一个唯一标识符，通常是回环接口IP地址或最高活动接口的IP地址。
9. 最终，DR和BDR选举完成，网络中的路由器角色确定，DR负责转发链路状态更新，BDR充当DR的备份。
