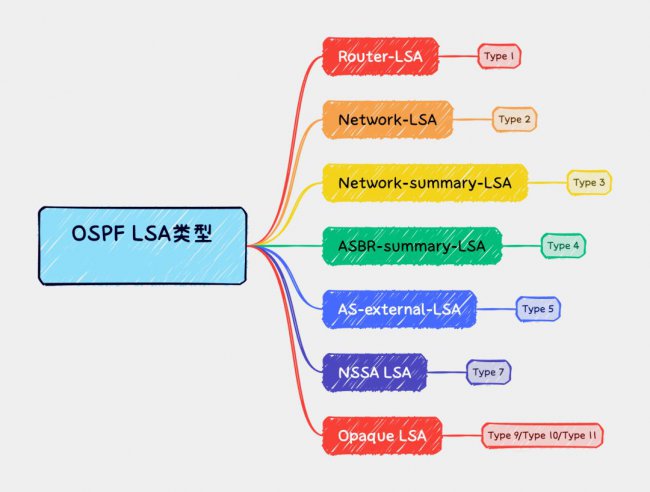

Router-LSA（Type 1）

Router-LSA是用于描述路由器与其直连网络之间的连接状态和链路成本的LSA类型。

每个OSPF路由器都会生成一个Router-LSA来描述自己的链路状态信息。

Router-LSA的字段包括：

• 路由器ID：生成该LSA的路由器的唯一标识符。
• 连接类型：描述与路由器相连的网络类型，如点对点、广播、虚拟链路等。
• 链路数据：描述与路由器直接相连的网络和链路的信息，包括IP地址、子网掩码、链路类型、链路状态等。
• 链路状态：描述链路的状态，如启用、禁用、DR（设计者路由器）等。

Network-LSA（Type 2）

Network-LSA用于描述多个路由器连接的广播网络的状态。

当OSPF路由器连接到一个共享网络时，它们会生成一个Network-LSA来描述该网络的状态。

Network-LSA的字段包括：

• 路由器ID：生成该LSA的路由器的唯一标识符。
• 网络地址：广播网络的IP地址。
• DR（设计者路由器）：指定负责该网络的DR路由器的ID。
• 邻居路由器：与该网络直接相连的OSPF邻居路由器的ID。

Network-summary-LSA（Type 3）

Network-summary-LSA用于描述区域内部网络和区域之间的网络汇总信息。

它由区域边界路由器（ABR）生成，用于在区域之间传递网络汇总信息。

Network-summary-LSA的字段包括：

• 路由器ID：生成该LSA的ABR的唯一标识符。
• 汇总网络地址：网络汇总的IP地址。
• 目标区域ID：接收网络汇总信息的目标区域的ID。
• 路由器指示位：指示接收方是否应将该网络视为区域边界路由器。
