[网络工程师]-网络规划与设计-通信规范分析(2)

[网络工程师]-网络规划与设计-通信规范分析

1.3浏览器-服务器通信模式

浏览器-服务器通信模式（Brower/Server，B/S）是三层模式与四层模式的典型代表，其展现是通过客户端的浏览器，应用服务器负责业务逻辑，数据库服务器完成数据存储、计算、处理和检。在B/S模式中，存在应用服务器和多个客户机之间的通信以及应用服务器和数据库服务器之间的通信。

B/S模式较为特殊，可以将应用服务器与客户机之间的通信看成是一个典型的C/S通信模式，而将应用服务器与数据库服务器之间的通信看成是一个只有一台客户机的C/S通信模式。应用服务器和客户机之间的通信，一般情况下属于“服务器至客户机流量大”类型；而应用服务器与数据库服务器之间的通信，一般属于“双向流量大”类型。

1.4分布式计算通信模式

分布式计算是指多个计算节点协同工作来完成一项共同任务的应用，在解决分布式应用，提高性能性价比，提供共享资源的实用性、容错性以及可伸缩性方面有着巨大的发展潜力。

分布式计算的通信流量特征比较复杂，一般情况下系统中存在少量任务管理节点和大量计算节点。对于一些系统来说，任务管理节点很少明确告诉计算节点应当做什么，因此通信流量很少；而有些系统的任务管理节点及计算节点却很繁忙。由于任务管理节点根据当前资源的可用性及特定的资源分配策略分配任务，这使得通信流量难以预测。

2、通信边界分析

网络设计者必须清楚网络中的各种通信边界，这些边界当前主要以三种形式存在：一种是局域网的通信边界；二是广域网络中的通信边界；三是虚拟专用网络的通信边界。

在网络设计中，通过对通信边界的分析，有助于设计人员找出网络中的关键点，因为通常情况下，通信的边界都是故障易发位置。

2.1局域网通信边界

局域网的通信边界主要是网络中的冲突域和广播域，在局域网络建设中，主要通过划分冲突域和广播域来限制通信量。

在网络中划分广播域可以采用两种方法：一种是采用交换机上提供的虚拟局域网（VLAN）技术；另一种是采用路由器连接多个交换机形成的广播域。

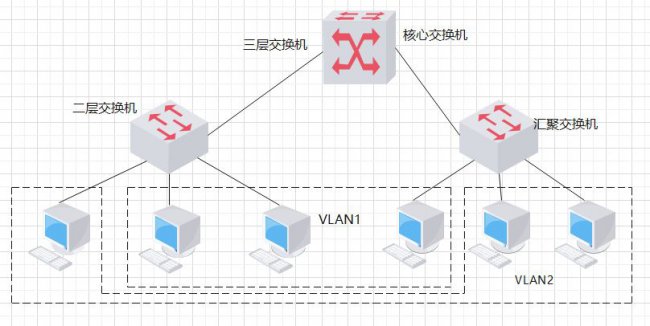

VLAN技术结合三层交换技术是当前建设园区网络的主流方式，局域网内部的多台交换设备划分为多个VLAN，多个VLAN之间通过带有路由功能的三层交换设备互联，如下图所示：

为了建立隔离的广播域，必须在第三层对网络进行网段划分，三层交换设备或路由器有效地将常规网络通信和广播式网络通信限制在每个网段内，只引导网段间的通信，从而提高了整个网络的有效吞吐能力。
