由于VLAN物理的交换设备中，可以同时存在多个相互之间隔离的逻辑广播域，所以广播域边界可以采用物理边界和逻辑边界两种方式。

（1）广播域物理边界。

广播域的边界是局域网广播报文可以传递到的边界，通常情况下是网络设备的端口或者网卡。在传统局域网中，划分广播域边界的设备是路由器，一般情况下，路由器的一个端口就是一个独立的物理广播域。通过路由器，可以较为清晰地完成广播域的物理边界划分，并且可以真正隔离网络广播风暴产生的网络拥塞。

在进行通信规范分析时，如采用物理边界，则个广播域的负载是独立的，不会产生叠加效应，广播风暴效应也不会相互影响，但是网络管理工作量较大。

（2）广播域逻辑边界。

在现代交换式局域网中，VLAN技术对来自不同广播域的数据帧进行数据封装，在一套交换设备中进行存储转发是，相互之间不会产生影响，因此可以实现多个虚拟广播域在一套物理交换设备中的共存。VLAN的划分有基于设备端口、物理地址、网络地址、策略等多种方式，所以广播域的划分不再是静态的，而是动态变化的；另外，由于多个VLAN的共存关系，一个VLAN的广播域帧虽然不会传播至其他VLAN，但由于共用交换设备，所有VLAN需要共享交换设备的交换容量，所以当一个VLAN产生广播风暴导致交换设备阻塞时，也会对其他VLAN产生间接影响。

基于网络设备端口的VLAN划分方式是应用最广、最易于管理的方式，这种方式划分的广播域是静态的，因此在网络设计中，除非有特殊的用户需求，否则都采用这种方式划分广播域。在进行通信规范通信时，应以基于端口的划分方式为分析依据，分析广播域的负载是如何叠加至网络设备的。

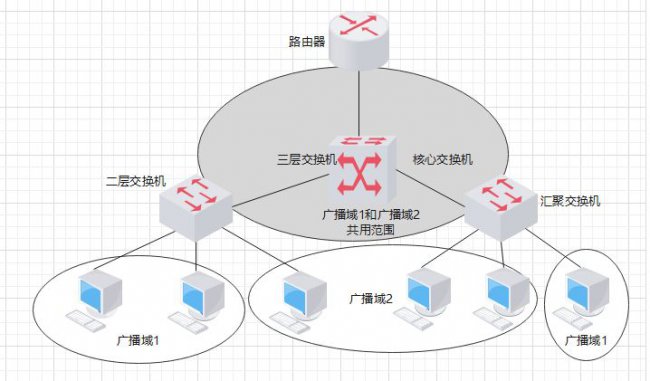

下图就是一个典型的广播域逻辑边界划分，采用基于端口的划分方式，广播域的边界是交换机上划归VLAN的端口；局域网中的核心交换机承载着多个VLAN的通信负载，是所有VLAN通信流的总和，而汇聚交换机则根据承载的广播域内节点数量不同而不同。

通过两种通信边界的分析，可以看出其对通信规范分析工作的影响是不一样的。

2.2广域网通信边界

传统的广域网是由通信线路所形成的点对点网络，在这些单纯的点对点网络中，由于点对点线路的通信都是独立并且有通信服务质量保障的，所以并不存在通信边界问题。但是随着网络规模的不断发展，广域网络的情况越来越复杂，路由规划则成为广域网流量负载分布的关键。广域网的通信边界，主要由路由的自治区域、路由协议中的域、各局域网构成。
