1588v2协议时间同步机制 1588v2协议实现的时间同步机制简介

1588v2协议时间同步机制

今天小编详解1588v2协议时间同步机制的IT知识，接下来IT袋网带大家一起了解。

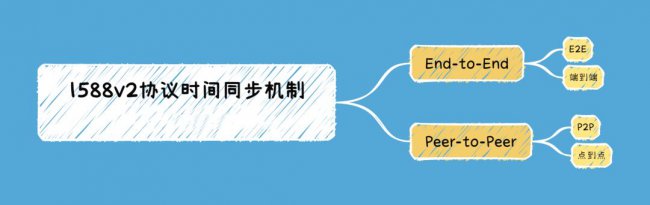

1588v2协议支持两种具体的时间同步机制：End-to-End（E2E，端到端）机制和Peer-to-Peer（P2P，点到点）机制。

这两种机制用于测量时钟之间的链路延迟，以实现时间同步。

E2E（End-to-End）机制

E2E机制实际上是直接测量两个主时钟（OC）或边界时钟（BC）之间的总链路延迟。这个链路延迟包括了两个时钟节点之间的所有中间透明时钟（TC）节点。

当E2E TC节点转发1588v2报文时，它会测量报文通过该节点的转发时延，并将这个时延信息嵌入报文中。在两个端点的OC或BC节点处，通过计算链路时延和时间偏差，可以实现时钟的同步。

E2E机制中的关键报文包括：

1. Sync 报文：

• 主时钟节点周期性地发送Sync报文，用于向从时钟节点传递主时钟节点的时间信息。
• 在E2E机制中，Sync报文可以使用两种方式发送：
  • One-Step 模式：Sync报文携带了本报文发送时刻的时间戳，即直接在Sync报文中包含了主时钟节点的时间信息。
  • Two-Step 模式：Sync报文不携带本报文发送时刻的时间戳，而只是记录了本报文发送时的时间。实际的时间戳信息由后续的Follow_Up报文携带。

2. Delay_Req 报文：

• 从时钟节点接收到Sync报文后，通过Delay_Req报文向主时钟节点请求主时钟节点的时间信息。
• Delay_Req报文携带了从时钟节点接收Sync报文的本地时间戳。

3. Delay_Resp 报文：

• 主时钟节点接收到Delay_Req报文后，会回应一个Delay_Resp报文，其中包含了主时钟节点的时间戳。
• 从时钟节点通过Delay_Resp报文中的时间戳信息，计算出自身与主时钟节点之间的传输延迟。

通过以上的报文交互，从时钟节点能够获取主时钟节点的时间信息并计算出传输延迟，从而得知主时钟节点与自身时钟的时间偏差。通过调整本地时钟，从时钟节点可以逐步追赶主时钟节点，从而实现时间的同步。
