在网络管理中，镜像技术的应用不仅仅局限于整个端口的流量复制，而是通过灵活的配置，可以选择性地复制特定类型的流量。

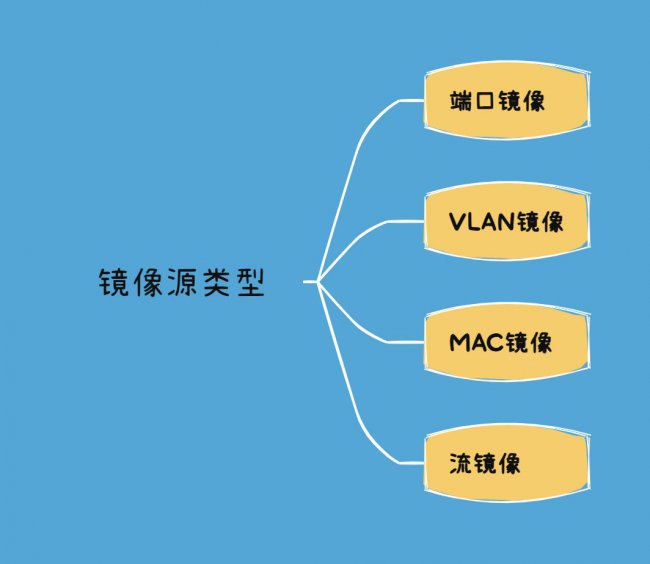

这种选择性的源被称为镜像源，而不同类型的镜像源提供了更多的管理和监测的可能性，主要有以下镜像：

• 端口镜像
• VLAN镜像
• MAC镜像
• 流镜像

1、端口镜像

端口镜像是一种在网络管理中常用的技术，通过将指定端口的接收或发送的报文复制到观察端口，实现对网络流量的详细监测和分析。

端口镜像根据观察端口的不同，可以分为本地端口镜像和二层远程端口镜像。

本地端口镜像

本地端口镜像是指将指定端口接收或发送的报文复制到直接连接监控设备的观察端口。在这种配置下，监控设备与被监控端口在同一物理网络中直连。

本地端口镜像具有低延迟、高效率的特点，适用于需要实时监测端口流量的场景。对于局域网内的监测需求，这是一种方便而直接的配置方式。

常用于实时故障排查、性能监测以及安全分析，管理员可以直接连接监控设备进行流量的实时观察和分析。

二层远程端口镜像

二层远程端口镜像是指将指定端口接收或发送的报文复制到通过二层网络与监控设备相连的观察端口。在这种配置下，监控设备与被监控端口可能在不同的物理网络中，但通过二层网络可以直接通信。

二层远程端口镜像适用于设备之间存在二层连接，但可能不在同一物理网络的情况。通过二层网络的连接，实现了远程监测而不必在同一物理位置。

用于监测跨物理网络的流量，特别是在网络拓扑较为复杂、设备分布较为广泛的情况下，提供了便捷的监测手段。

在配置端口镜像时，需要确保镜像端口的带宽不会超过观察端口的带宽，以防止因带宽不匹配而导致丢包或性能问题。

根据实际网络拓扑结构选择合适的端口镜像配置，以满足监测需求。

镜像操作可能对设备性能产生一定开销，因此在配置时需要综合考虑网络规模和设备性能。

2、VLAN镜像

VLAN镜像是通过配置，将指定VLAN内接收的报文复制到观察端口。

这种配置允许管理员对特定虚拟局域网内的流量进行监测和分析。

工作原理

1. 选择VLAN源：配置需要进行镜像的VLAN，即希望监测其内流量的虚拟局域网。
2. 配置观察端口：指定观察端口为本地观察端口或二层远程观察端口，连接监控设备。
