电脑主机插线安装图解

文章摘要：电脑主机插线安装图解和台式电脑主机安装步骤图方面的介绍，具体详情如下：

随着电商平台的兴起，很多小伙伴在购买电脑时，都会选择网上选购配件，买好后开始自己组装，却发现开不了机、没声音、USB不能用等问题，其实这是因为你电脑跳线没接对或者没有接。跳线主要起到连接机箱前置面板控制按钮的作用。

电脑的主要跳线分为：USB跳线，声卡跳线，散热器跳线，开机、复位、各种指示灯跳线。

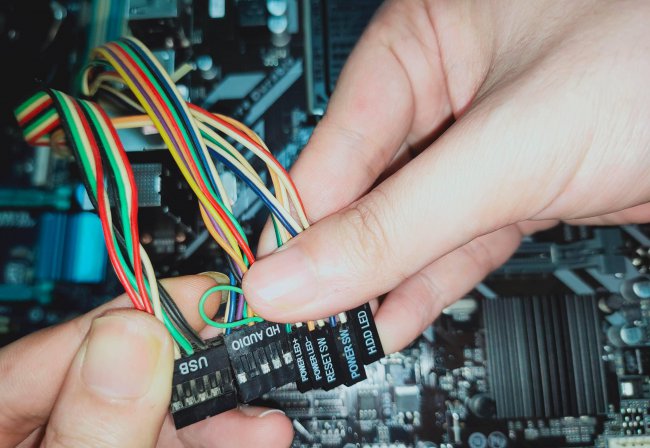

机箱跳线接头

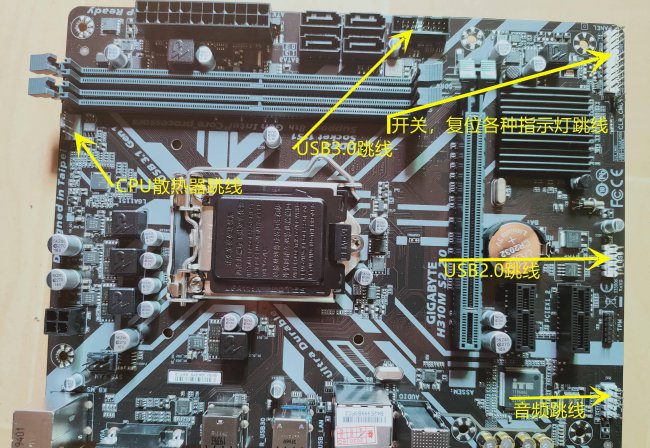

主板跳线位置

一、电脑USB跳线接法

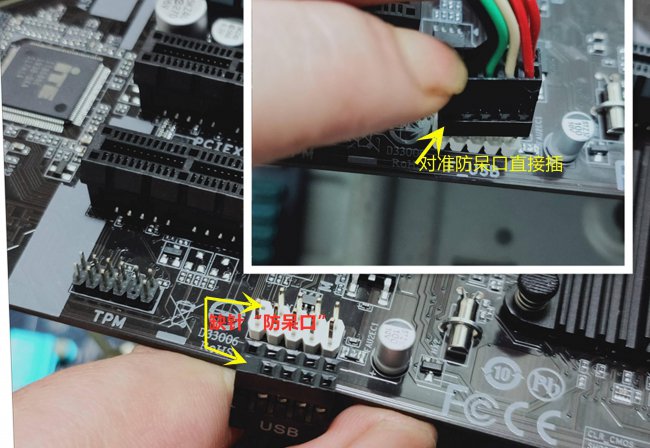

主板上分为两种USB跳线，USB 2.0（9根针脚）和USB 3.0，找到机箱USB接头（USB3.0为蓝色接头），可以发现接头上少一个孔，而主板针脚也会少一根，这叫“防呆口”防止接头插错，接头上的防呆口对准缺针部分插下即可。

USB2.0跳线接法图

二、声卡，CPU散热器跳线接法

找到主板和机箱线上标有AUDIO的字母，和USB一样都有“防呆口”不过它是第二排缺针，同样的方法，对准缺针的地方插下即可。CPU散热器接法：针脚四根针，但有的散热器只有三个孔，不用管他，直接对准防呆位置插下。
