台式电脑主机插线图解

小编带来的是台式电脑主机插线图解和关于电脑主机组装教程的相关经验，具体内容如下：

有许多第一次装机的朋友，对于硬件的安装还算顺利，可是对于主板上各种类型的接线，有一种手足无措之感。本文针对于此，将主板上各接口和对应的线简单介绍一下。

电源线

电源接口一般是两个，分别是主板供电24P接口，处理器供电8P，外加上显卡的独立供电接口。

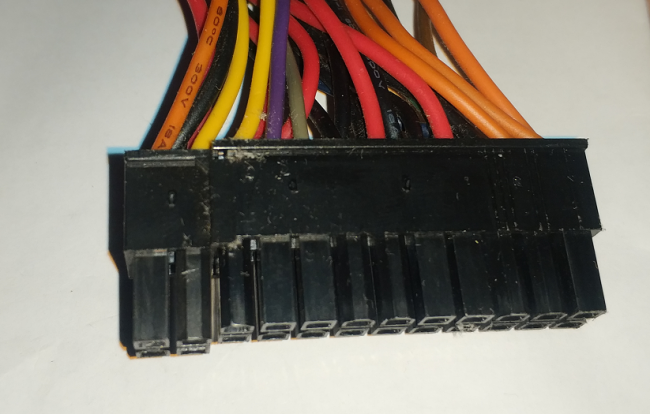

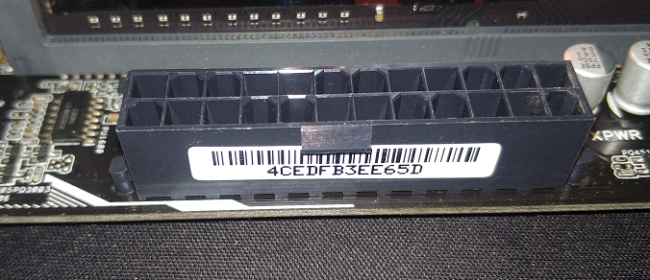

一接口规格为24P针脚，也有一些旧主板或者低端的采用20P针脚，对应的电源线接头也是24P，其中左侧的4P可以拆卸，以适配20P主板。

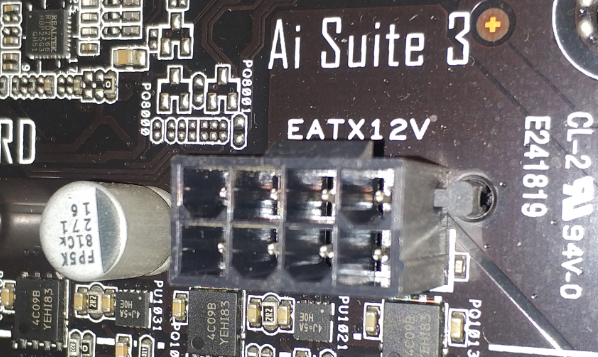

这个接口一般在处理器附近，我的这块主板是8P接口，也有一些是4P接口，英文EATX 12V意思是给CPU供电的+12v接口。对应的接口如下图，在红线处可以拆分，以适配4P的CPU供电。
