台式电脑主机插线图解

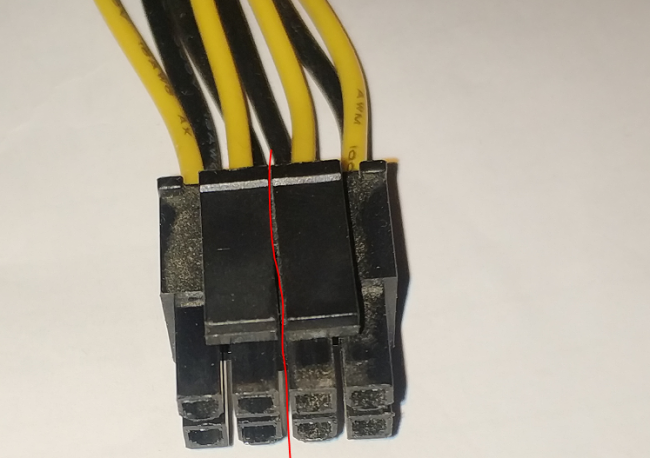

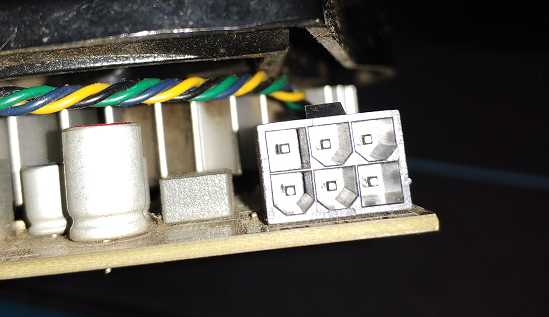

显卡的供电一般也是6P或者8P，电源接头和CPU供电很相似，但是CPU供电可以拆分为4+4，而显卡供电接头只能拆分为6+2，用来适用6P的显卡接口，知道这两个的不同，就很容易分辨。

机箱前面板连接线

新手装机最为头疼的应该就是机箱的前面板连接线，现在大部分都叫它跳线，其实也不严谨。机箱前面板一般有USB2.0/3.0接口、耳机麦克风、电源键、重启键、开关指示灯、硬盘指示灯这几种。

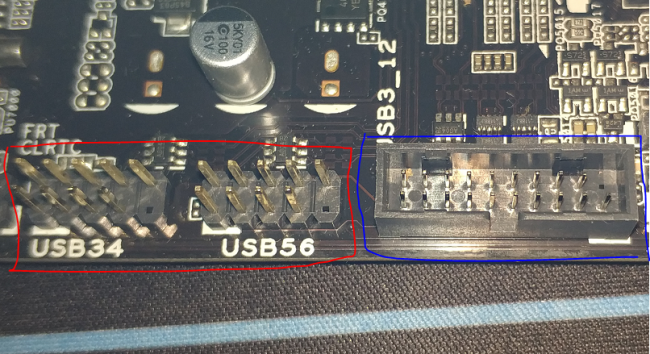

左边两个是USB2.0接口，可以看到它的针脚在最边上缺失一个，这个是重要标志，可以和机箱上的USB线相对应。
