台式电脑主机插线图解

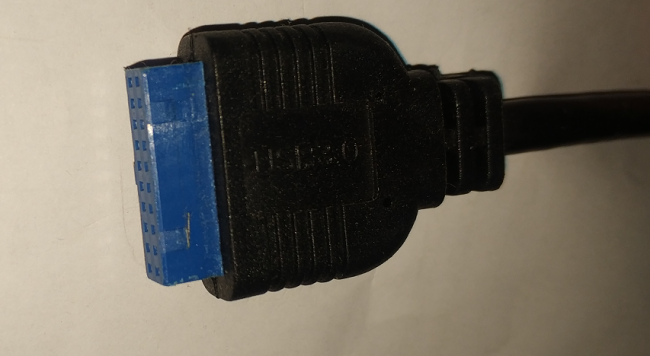

比较大块的蓝色是USB3.0接口，和上图主板右侧的接口相对应，这些都是防呆设计，插反了根本接不上。

还有的主板集成USB3.1，它对应的颜色是红色。

大多数主板都会把这几个接口集成在一起，但是在机箱上的连接线仍然是分开的，没有做到模块化设计。

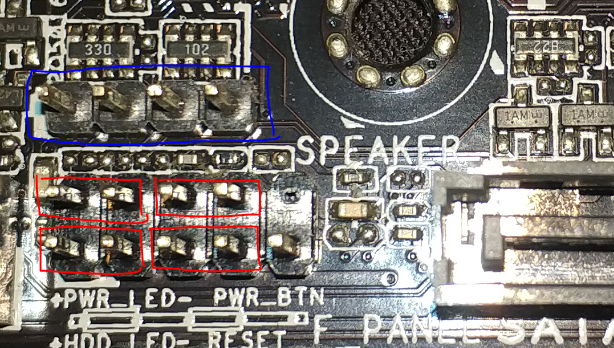

蓝色方框内是SPEAKER，这是机箱蜂鸣器的接头，有些机箱缩水没有蜂鸣器就不用接。

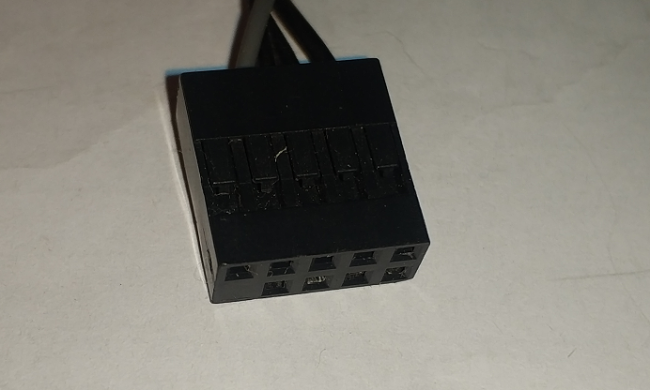

根据下面的英文提示，红框左上的两根是电源指示灯，红色右上的是电源开关。下图是对应的机箱线，绿白两根是电源指示灯（POWER LED+/-）,这两个正负极不能插反。下面的是电源开关（POWER SW）。
