台式电脑主机插线图解

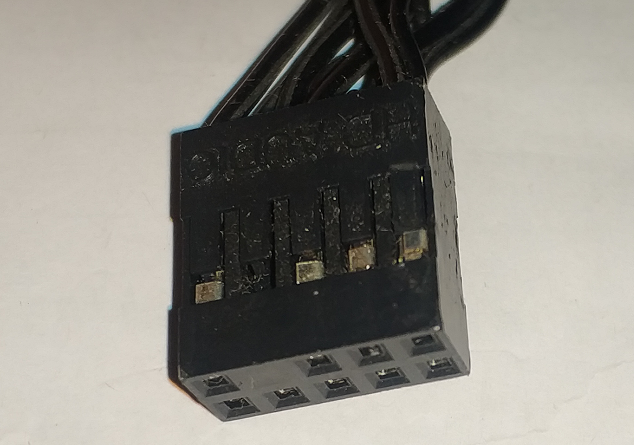

这里还要简单介绍下图上另外两个，它们不太常用。右侧红框的COM接口，这是老式的串口，现在基本没什么用。上面的SPDIF OUT是索尼飞利浦音频数字接口，机箱一般不集成，网上有专门卖这种数字音频板。

风扇接口

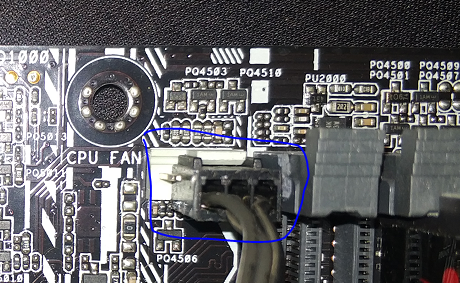

主板一般集成两个风扇电源接口，分别是CPU风扇，负责给CPU散热器风扇供电。

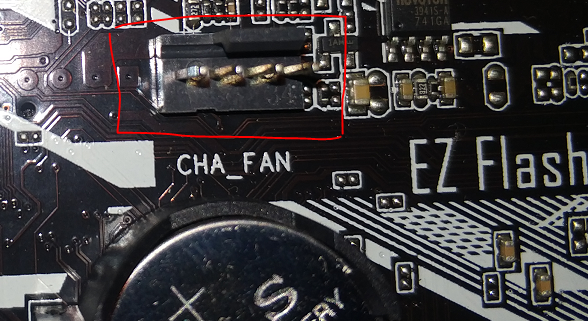

还有一个是机箱风扇供电接口,上面写的是CHA-FAN。

针脚都是四个，可以插调速风扇，也能兼容三针的风扇，这样的是固定转速风扇。

通常CPU风扇比较靠近处理器，而机箱风扇一般在主板中间位置，这两个接口是通用的，不过最好不要插错。如果把CPU风扇查到了机箱那个口，虽然同样会转动，但是开机时会检测到CPU风扇是空的，然后会报错要求按F1跳过，很麻烦。

其他

不同的主板上还会有一些普通用不到的接口，像这个PHD6000是诊断卡接口。
