台式电脑主机接线图详解

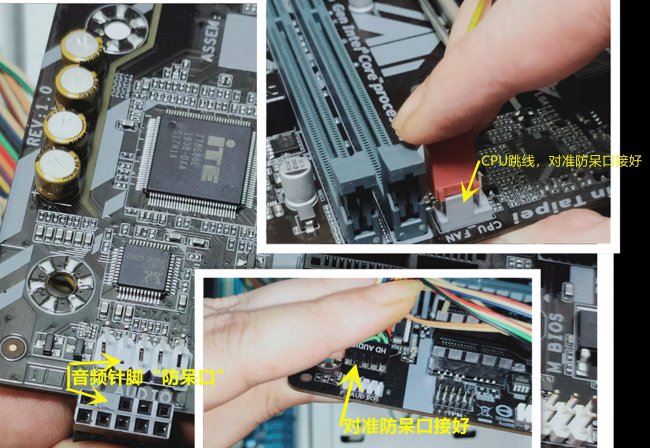

声卡，CPU散热器跳线接法

三、开机，复位，各种指示灯跳线接法

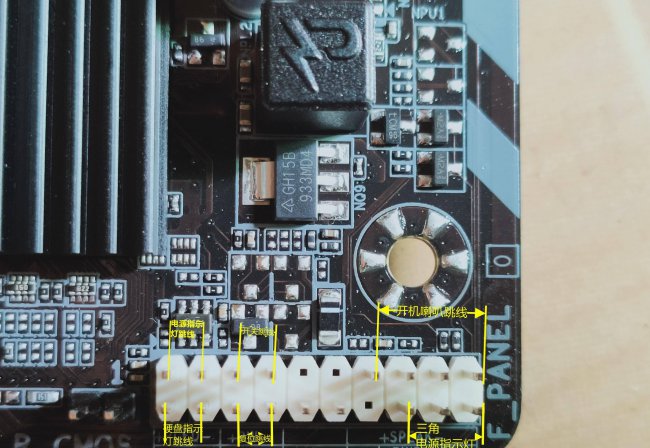

这可能是难倒大多数小伙伴的部分，难在正负极易插反，开关，复位键易差错，找到主板上标有F_PANEL的字母，它的位置大多数都在主板的右下角，两排最长的针脚。上面一排针脚对应第一排字母，下面一排字母对应第二排字母插。

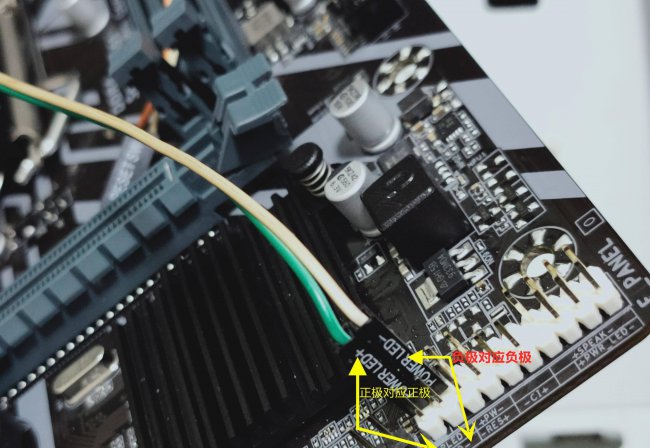

从左往右看第一排针脚下面的字母，第一个+PLED-，它的意思电源指示灯，+代表正极，-代表负极，找到机箱线power-LED+和POWER-LED-对好针脚的正负极插好即可（插反机箱前置面板不会亮红灯，如果机箱线没有标注正负极，记住一点，有颜色的接正极）。

第一排第二个+PW-,它的意思前置电源开关键，找到机箱上的power-sw线，有颜色正极，白色负极直接插上。

+HD-和-RES+分别为硬盘指示灯，复位键，找到机箱上的HDD和REST-SW线，同样按照有颜色正极，白色负极插上就可。
