台式电脑主机接线图详解

IT袋网为大家说一说台式电脑主机接线图详解和刚买的台式电脑组装步骤的内容，具体详情如下：

随着电商平台的兴起，很多小伙伴在购买电脑时，都会选择网上选购配件，买好后开始自己组装，却发现开不了机、没声音、USB不能用等问题，其实这是因为你电脑跳线没接对或者没有接。跳线主要起到连接机箱前置面板控制按钮的作用。

电脑的主要跳线分为：USB跳线，声卡跳线，散热器跳线，开机、复位、各种指示灯跳线。

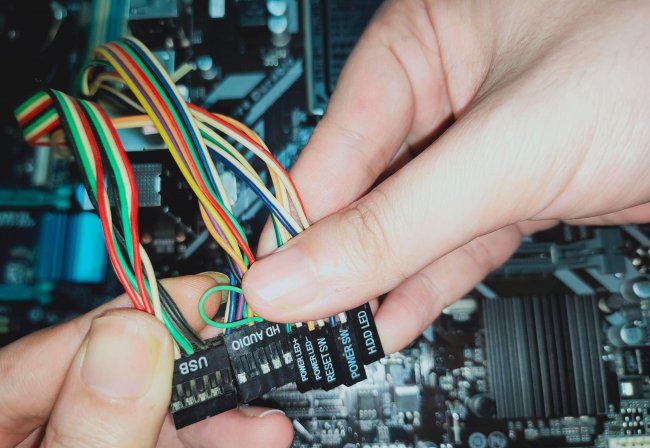

机箱跳线接头

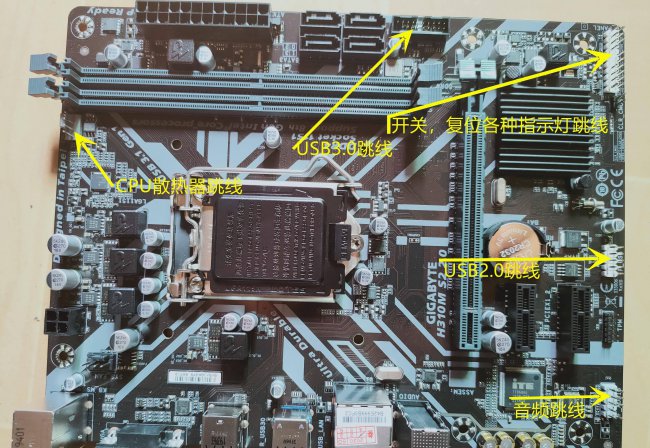

主板跳线位置

一、电脑USB跳线接法

主板上分为两种USB跳线，USB 2.0（9根针脚）和USB 3.0，找到机箱USB接头（USB3.0为蓝色接头），可以发现接头上少一个孔，而主板针脚也会少一根，这叫“防呆口”防止接头插错，接头上的防呆口对准缺针部分插下即可。

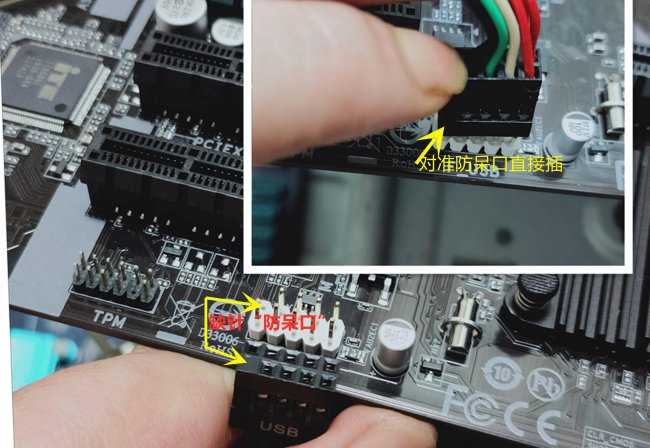

USB2.0跳线接法图

二、声卡，CPU散热器跳线接法

找到主板和机箱线上标有AUDIO的字母，和USB一样都有“防呆口”不过它是第二排缺针，同样的方法，对准缺针的地方插下即可。CPU散热器接法：针脚四根针，但有的散热器只有三个孔，不用管他，直接对准防呆位置插下。
