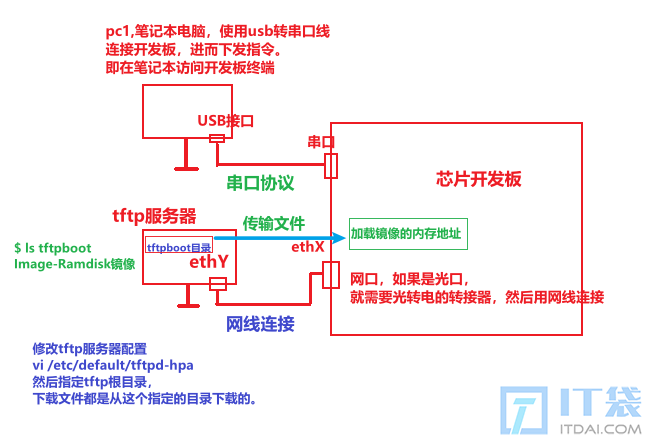

一、整体流程

tftpboot是Linux开发中的非常重要的软件，通过它可以实现服务器与开发板之间收发数据，常用于在开发板下载服务器端交叉编译后的可执行文件。

使用tftpboot的步骤如下：

1.确保服务器（电脑）和开发板各连一条网线，确保都有各自的ip地址。【同一网段】

2.连接USB转串口线，因为要用到SecureCRT，方便电脑给开发板写指令。

setenv serverip 192.168.2.2
setenv ipaddress 192.168.2.10

3.启动开发板，在uboot可以查看开发板的ip。若发现开发板没有分配ip地址，可以查看help,如何配置serverip ,开发板的ip地址。

这里以某芯片的命令为例：

crb106s> ping 192.168.2.2
Waiting for RPM0 LMAC3 link status... SGMII [1G]
Using rvu_pf#3 device
host 192.168.2.2 is alive

4.输入“ping 开发板的ip“，完成开发板向服务器端的网络连接。

5.电脑端（tftp服务器）输入“ping 开发板的ip“，完成服务器向开发板的网络连接。

注意：tftp服务器需要在配置文件中指定tftp根目录，并且在linux中创建对应的目录，并赋予读写权限。

6.确保文件上传/下载的路径正确。

二、服务器安装tftp服务器

【步骤】：

1.安装tftp服务

以ubuntu服务器为例：

sudo apt-get update
sudo apt-get install tftpd-hpa

2.tftp服务配置

安装完成后，我们需要对tftp服务器进行配置。打开终端并执行以下命令：

# 修改配置文件权限
sudo chmod 777 /etc/default/tftpd-hpa
#修改tftp配置文件
sudo vi /etc/default/tftpd-hpa

在配置文件中，找到以下行：

#TFTP_USERNAME="tftp"
#TFTP_DIRECTORY="/var/lib/tftpboot"
#TFTP_ADDRESS=":69"
#TFTP_OPTIONS="--secure"

将这些行的注释符号（#）去掉，并根据需要进行修改。例如，你可以设置TFTP的用户名、目录和地址。配置完成后，保存并关闭文件。

4.创建tftp目录

打开终端,使用以下命令：

cd /var/lib/
sudo mkdir tftpboot

5.创建完成后，我们需要更改该目录的权限：

sudo chmod 777 /var/lib/tftpboot:/var/lib/tftpboot
$cd /var/lib/tftpboot
# 将需要供别人下载的文件都放在这里
/var/lib/tftpboot$ ls
Image-SDK12.23.10-ramdisk

6.重新启动系统

以确保所做的更改生效。可以使用以下命令重启系统：

reboot
#注意重启之后，可能与开发板连接的tftp服务器的网口ip会丢失，
# 由于之前是ip address add  配置的，所以需要再次配置tftp的IP地址。
# 并检查iptable,执行iptable -F 关闭防火墙
