cad标注引线怎么设置

一个生活小知识，为大家介绍cad标注引线怎么设置方面的经验，关于cad标注引线怎么设置 cad标注引线怎么设置成虚线，接下来小编就来介绍。

cad标注引线怎么设置 方法概括：1、单击工具栏上的引导样式管理图标。或单击格式化选择多引线样式进入管理界面。2、单击新建按钮，在弹出的对话框窗口中输入新样式的名称，然后单击继续。3、进入引导样式修改界面。内容选项卡通常设置文本样式属性，并选择已设置的文本样式。4、主要结构标签页主要是注释检查，需要注释是否被选中，其功能和应用与尺寸相似。5、在Lead Format选项卡中，重点关注设置箭头的符号形式及其大小。通常设置箭头形式为闭合实体，点和无。6、实心闭合通常用于指向实体的轮廓或角。点通常用于指向实体轮廓内部。无是一条直线，通常指向另一条线。

演示设备信息：电脑型号∶戴尔Latitude 7320，系统版本∶ Windows ，软件版本：AutoCAD2020。

图文步骤：

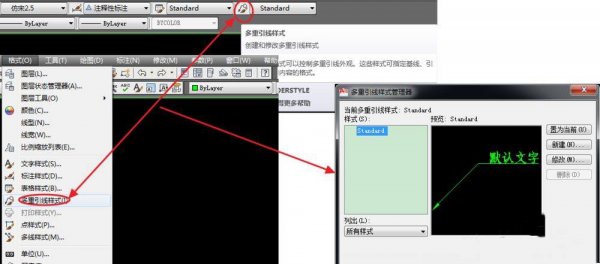

1、单击工具栏上的"引导样式管理"图标。或单击"格式化"选择"多引线样式"进入管理界面。

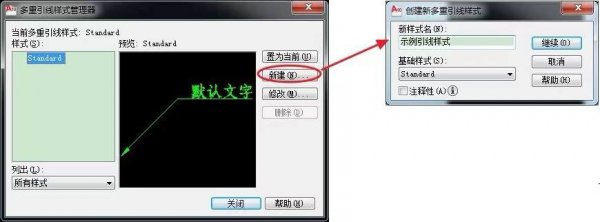

2、单击"新建"按钮，在弹出的对话框窗口中输入新样式的名称，然后单击"继续"。

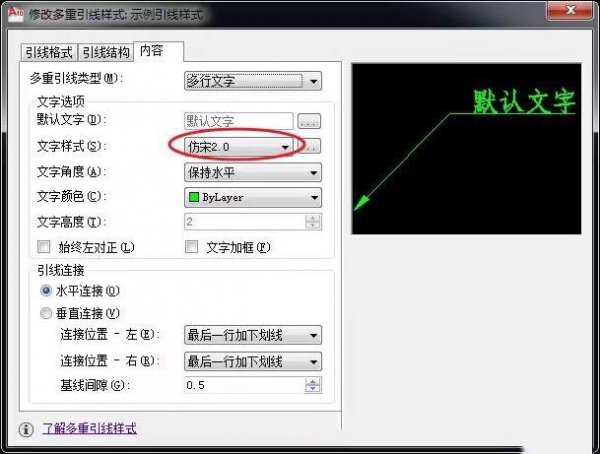

3、进入引导样式修改界面。"内容"选项卡通常设置"文本样式"属性，并选择已设置的文本样式。

4、"主要结构"标签页主要是"注释"检查，需要"注释"是否被选中，其功能和应用与尺寸相似。
