又到了CAD梦想画图软件的CAD练习题教学时刻，今天这一个习题综合了多个CAD基础命令，具体有CAD偏移命令，圆弧命令，倒圆角命令，旋转命令，画圆命令，镜像命令，修剪命令，直线命令以及切点、切点、半径的画圆命令。我们来看看在实际画图中这么多个CAD基础命令是如何综合应用的，练习图形绘制的同时加深对CAD基础命令的印象，熟能生巧，打开CAD软件给大家演示一下：

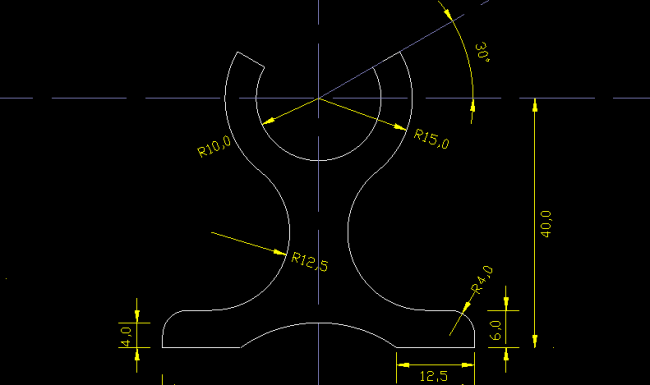

目标图形

绘制过程

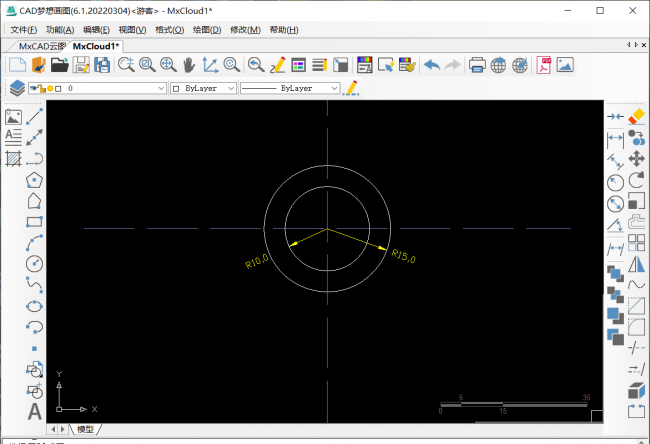

1.根据目标图形，我们需要先绘制它的两条辅助线段，接着我们在辅助线的交点处绘制两个圆形。圆形半径分别为10和15。

辅助线和圆

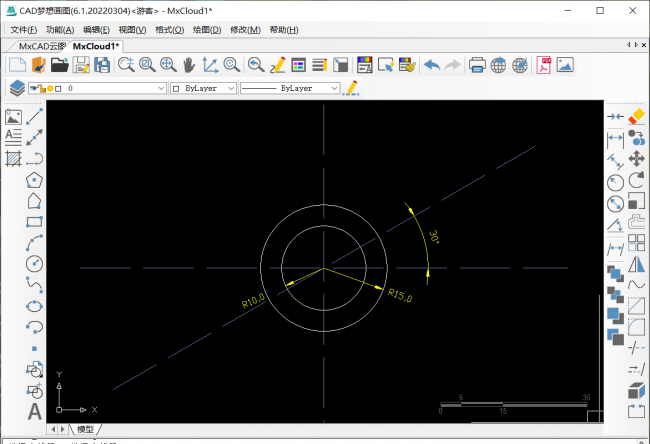

2.接着我们需要将圆形截断，并删除不需要的圆弧。使用旋转命令将横向辅助线逆时针旋转30度，首先我们在命令行输入旋转命令快捷键“RO”，再按下空格，接着选择旋转对象为横向辅助线，再次空格，指定辅助线交点为旋转基点。然后根据命令行提示，输入“C”，选择复制，按下空格。接着输入旋转角度为30，空格后旋转完成。

旋转30度

3. 再将旋转后的辅助线以纵向辅助线为基线，进行镜像命令。在命令行输入镜像快捷键“MI”，按下空格指定镜像基点为纵向辅助线上任意两点，接着根据提示按下空格，默认不删除源对象，镜像命令完成。

镜像命令
