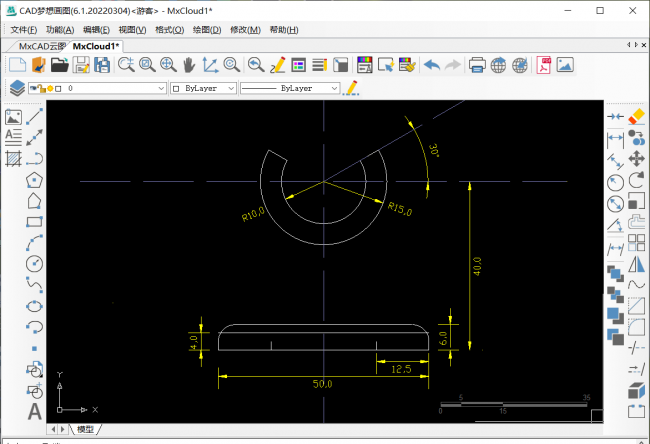

9.接着我们来绘制图形下方的圆弧，根据标注，我们可以通过偏移线段来确定圆弧的三个点，偏移效果如下：

偏移效果

10.然后我们就可以使用CAD圆弧命令，在命令行输入快捷键“ARC”，空格，然后依次指定圆弧的起点、第二个点、端点，圆弧绘制完成。再次使用修剪命令，将多余线段修剪掉。

圆弧绘制

11.接下来我们绘制两个图形连接的圆弧，图中数据可以知道圆弧半径，且与上方半径为15的圆弧和下方直线相切。我们可以使用CAD切点、切点、半径的画圆方式，绘制这段圆弧。在命令行输入画圆快捷键“C”,空格，再输入“T”，选择切点、切点、半径。指定两个切点，然后指定圆的半径为12.5，空格。然后相切圆绘制完成。最后我们将不需要的线段修剪掉，并且将圆弧镜像于纵向辅助线。
