树形拓扑的优缺点

IT袋网小编为你介绍树形拓扑的优缺点和关于树形拓扑的传输介质方面的内容，请看下面详细的介绍。

平时经常听到网络拓扑这个名词哈，本文瑞哥带大家详细了解一下网络拓扑，包括网络拓扑的几大类型。

什么网络拓扑？

网络拓扑是节点和链路在特定机制和方案中的排列，换句话说，网络拓扑是如何安排在网络中的设备之间进行通信的网络组件，以减少错误、产生更高的带宽速度、保护网络等。

网络拓扑有两种主要类型：

物理网络拓扑： 物理拓扑是实际布线和连接布局（物理信号传输介质）逻辑网络拓扑： 逻辑拓扑是网络设备的虚拟布局，数据在设备之间通过网络传输的方式，与设备的物理连接无关。

网络拓扑图是网络管理员查看连接设备的物理网络布局的地图，手头有网络拓扑图对于了解设备如何相互连接以及故障排除的最佳技术非常有用。

网络拓扑不仅在物理上而且在逻辑上定义了网络的布局、虚拟形状或结构，一个网络可以同时具有一个物理拓扑和多个逻辑拓扑。

本文主要关注的是物理拓扑。

网络拓扑的类型

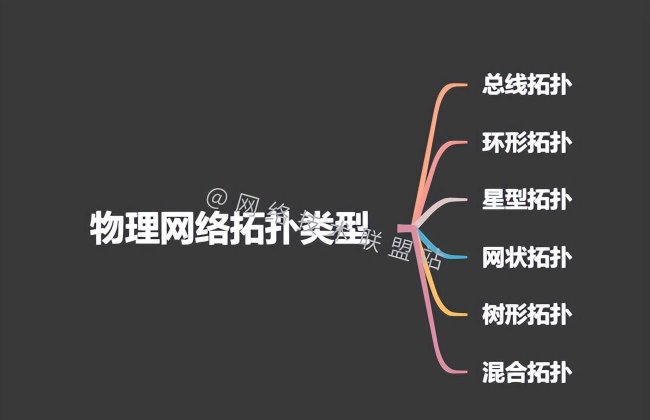

在计算机网络中，主要有六种物理拓扑：

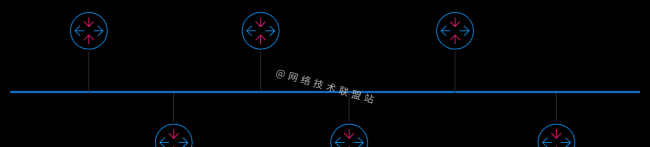

总线拓扑

总线拓扑也称为骨干拓扑或线路拓扑，总线拓扑是最简单的拓扑，其中公共总线或通道用于网络中的通信，主要用于小型网络。

总线拓扑

总线拓扑优点

轻松添加新设备和替换或移除现有设备，而不影响连接到网络的其他设备少数设备发生故障不会影响其他设备或网络需要更少的布线实施具有成本效益，成本非常低

总线拓扑缺点

电缆长度是有限的，限制了可以连接的网络节点的数量如果公共电缆出现故障，则整个系统将崩溃数据在任何时间点都只能沿一个方向传播不适用于流量可扩展的网络

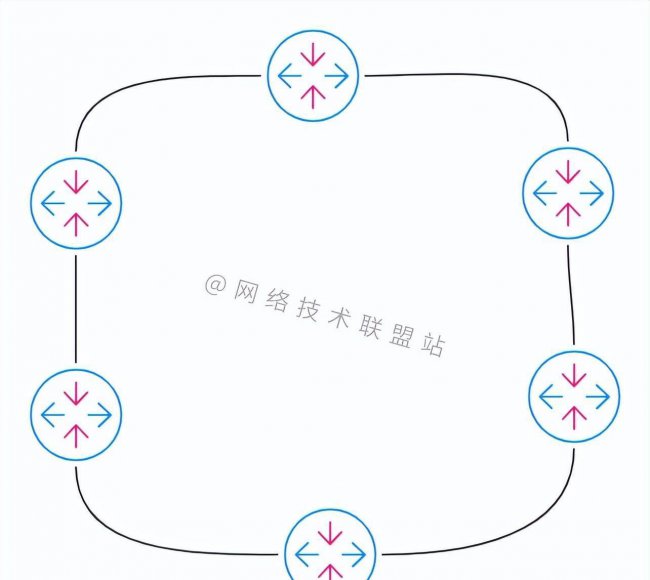

环形拓扑

环形拓扑的每台计算机都恰好连接到另外两台计算机以形成环形，最后一个节点与第一个节点组合，消息传递本质上是单向和循环的。

环形拓扑是半双工的，因此一次只能向一个方向发送数据，并且数据将通过每个网络节点到达其目标设备。

在环形拓扑中，拥有令牌的节点是唯一能够传输数据的节点，从而降低了发生冲突的可能性。

环形拓扑

环形拓扑优点

配置简单管理简单，在拓扑中添加或删除设备只需要更改两条链路流量是单向的，数据传输是比较快环形拓扑具有成本效益，安装成本相对较低

环形拓扑缺点

一个故障节点将导致整个网络瘫痪添加或删除计算机会干扰网络活动每条消息都要经过环形路径，数据传输速度慢对连接环中网络节点的线路有很大的依赖性

星型拓扑

星型拓扑中所有计算机都通过电缆连接到单个集线器，该集线器是中心节点，所有其他节点都连接到中心节点，主机和集线器之间存在点对点连接，通常用于 WAN 连接。

星型拓扑在 LAN 网络上最受欢迎，因为价格便宜且易于安装。

中心节点负责管理整个网络的数据传输并充当中继器。在星型拓扑中，计算机通过同轴电缆、双绞线或光纤电缆连接。
