家用电表接线图

小编为网友们解答家用电表接线图和三相四线配电箱正确接线方面的介绍，具体内容如下：

电能表是用来测量电能的仪表，又称电度表，千瓦小时表。

一、电度表的分类

1、按结构原理分：电气机械式电能表和电子数字式电能表

2、按电能表使用的电源可分为：直流电能表和交流电能表

3、电能表按相线可分为：单相电能表、三相三线电能表和三相四线电能表

点击此处添加图片说明文字

二、国产电能表的型号含义

电能表型号的表示方式是用字母和数字的排列来表示的，内容如下：

类别代号+组别代号+设计序号+派生号

如：DD862型、DS864型、DT864型、X863型

1、类别代号：D——电能表

2、级别代号：1）表示相线：D——单相；S——三相三线；T——三相四线

3表示用途分类：B——标准；D——多功能；M——脉冲；S——全电子式；X——无功

3）设计序号用阿拉伯数字表示

4）派生号，以下几种表示方法：T——湿热、干燥两用；G——高原用；H——船用；F—化工防腐用

点击此处添加图片说明文字

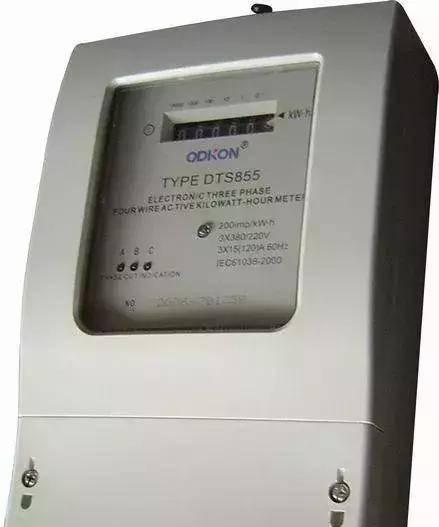

三、铭牌主要参数

1、计量单位名称或符号：如：有功电能表为”千瓦·时”或”KWh”即”度”；无功电能表为”千乏·时”或”Kvarh”

２、基本电流和额定最大电流。如：1.5(6)A，即电能表的基本电流为1.5A，额定最大电流为6A。

3、对于三相电能表还应在前面乘以相数，如3× 1.5(6)A。

点击此处添加图片说明文字

四、电度表的倍率

当用户的工作电流超过电度表的最大额定电流时，需要通过电流互感器接入电路，可使电度表的通过电流低于其最大额定电流，从而解决电度表测量电能的需要。

倍率就是一次额定电流（或电压）与二次额定电流（或电压）的比值。例如一台电流互感器一次额定电流为200A,二次额定电流为5A,那么该互感器的倍率为200/5＝40。
