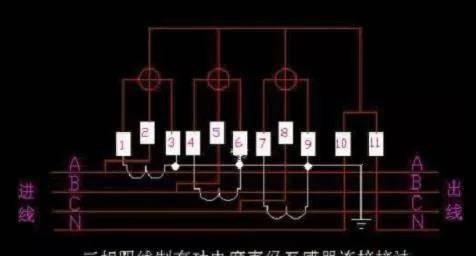

三相四线制有功电度表直接接法

2、经互感器接入

在用单相电度测量大电流的用电量时，应使用电流互感进行电流变换，电流互感器接电度表的电流线圈。

电度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300．500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量，一般来说，电流互感器的一次侧电流都是5A，例如300/5，200/5等。

六、一度电的意义

那么一度电到底代表的是什么意思呢？在用电器的额定电压下，一个1KW瓦的用电器在使用上一个小时就消耗1度电。例如，一只电饭煲，它的铭牌上标1000W/220V，那么这只电饭煲在家用上一个小时就花掉1元钱。

七、电度表的度数

1、互感器只穿匝一次

实际用电量=实际读数 X 倍率

2、互感器穿匝多次

实际用电量=互感器倍率/互感器匝数 X 实际读数
