欢迎来到CAD梦想画图的一个习题教学，这一个习题我们所用到的CAD基础命令有CAD直线命令、CAD旋转命令、CAD偏移命令以及CAD修剪命令。都是非常基础的CAD命令，我们来看看这四个命令组合能画出怎样的图形吧！虽然是学习过的命令，但我们今天还是会复习一下命令的快捷键。那么，现在大家可以打开电脑使用CAD软件跟着练习了！

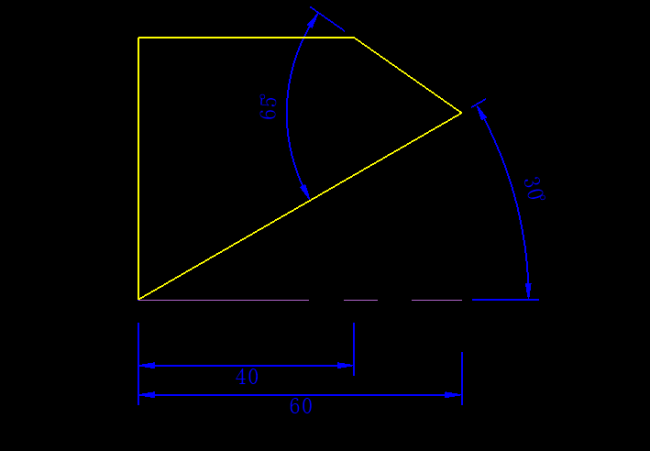

目标图形

绘制过程

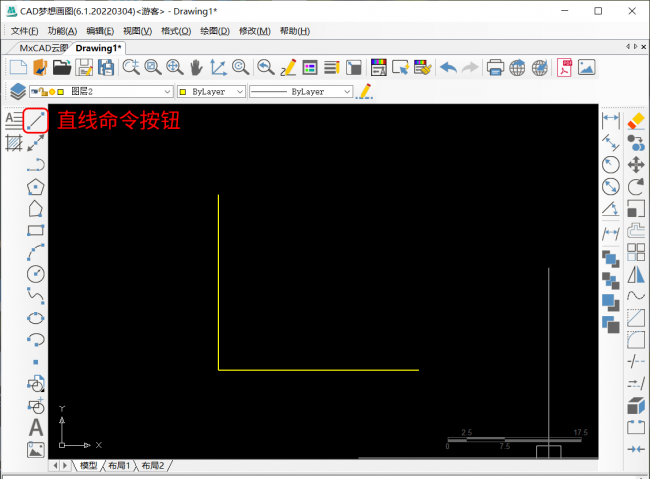

1.打开CAD制图软件，使用CAD直线命令，在命令行输入快捷键“L”，空格，绘制两条任意长度的相交且垂直的直线。

两条直线

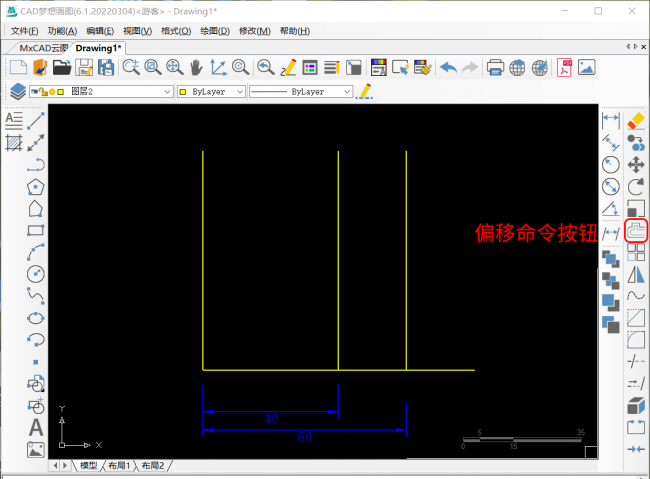

2.接下来使用CAD偏移命令，输入命令快捷键“OFFSET”，空格，根据目标图像所显示的数据，将纵向线段向右偏移40的距离。再双击空格继续偏移命令，输入偏移数值60，将第一条纵向线段向右偏移60的距离，空格结束命令。

偏移

3.在CAD软件的命令行输入旋转命令快捷键“RO”，空格，接着将横向线段以左侧端点为基点，输入“C”复制旋转对象，再输入旋转角度为30度向上旋转，空格结束命令。

旋转
