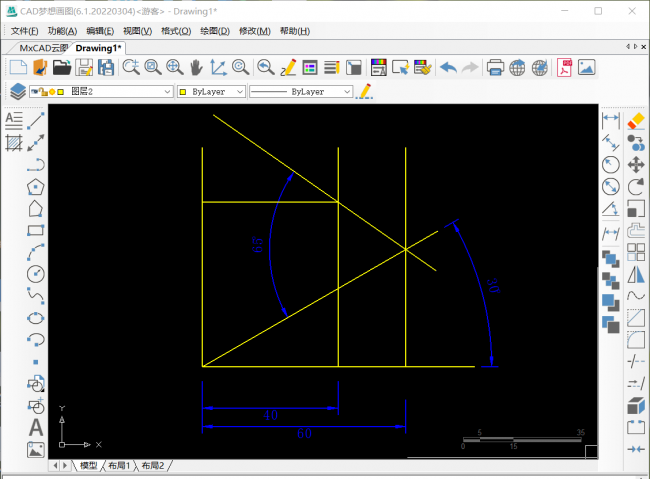

3.根据目标图形，我们继续使用旋转命令，以旋转30度后的线段与右侧纵向线段的交点为旋转基点，顺时针旋转65度，所以我们输入旋转数值为-65度。

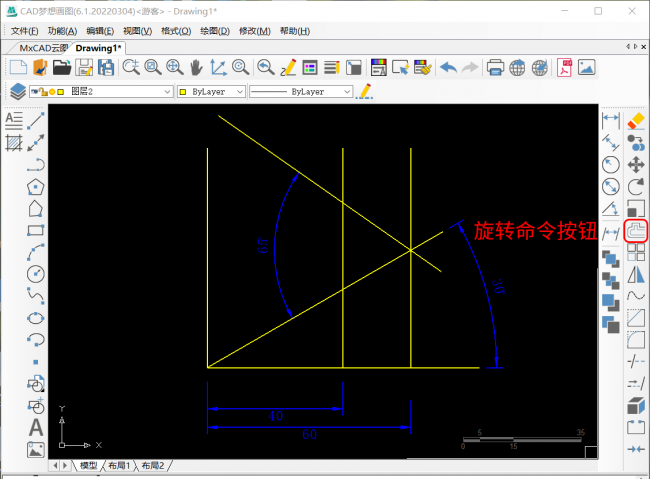

继续旋转

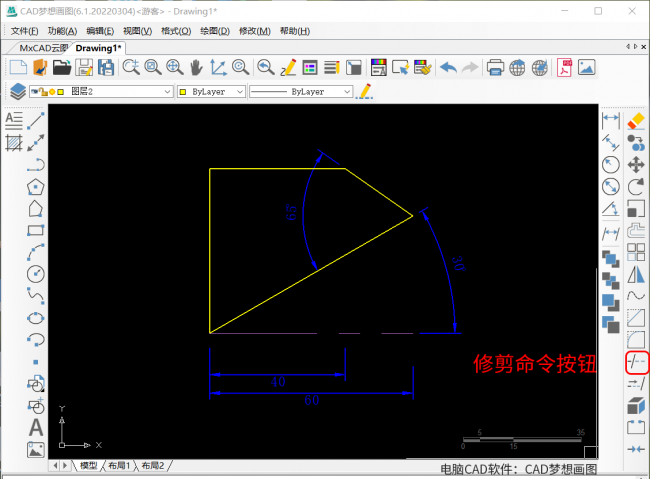

4.最后使用直线命令，将旋转-65度的线段与偏移40后的纵向线段交点连接到左侧纵向直线，使用CAD修剪命令“TR”,空格两下，修剪多余线段，加上标注，图形绘制完成。

直线命令

修剪
