为网友们详解直接数字合成在信号链中的作用和dds是什么意思方面的知识，接下来IT袋网小编为网友介绍。

在整个信号链中，各个射频组件都起着非常重要的作用，如衰减器、开关、放大器、检测器、合成器和其他射频模拟器件等。

在频率合成器中，其中有直接数字合成器和间接数字合成器。那么今天我们主要来深入了解一下直接数字合成（DDS）在信号链中起着重要的作用。

直接数字合成（DDS），是用于表示直接数字合成器设备，主要是数字到射频转换，直接从数字信号生成射频信号。

在某些情况下，DDS 射频信号被完全调制，并准备被放大并发送到射频天线进行传输。在其他情况下，DDS设备/系统可以被指派创建稍后由射频硬件调制和调节的音调。

通常在DDS系统中，调制、相位调谐、幅度控制等在射频合成之前由天线处理器、多输入多输出（MIMO）处理器或其他数字信号处理器（DSP）执行。

这些处理器为能够输出高保真射频信号的数模（DAC）转换器提供数据。

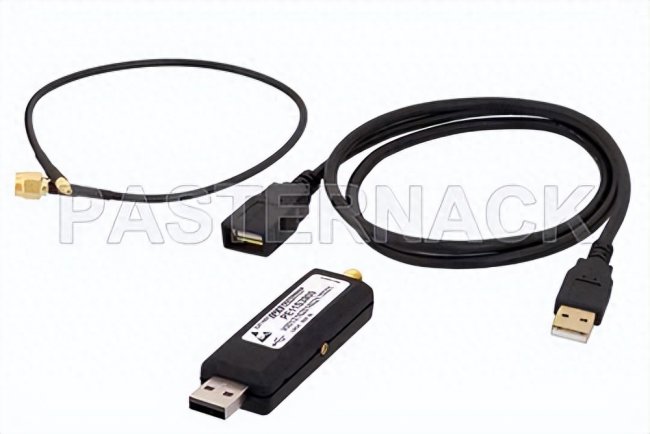

USB 频率合成器，锁相环 （PLL），35 MHz~4.4 GHz ，SMA。

DDS的使用方式多种多样。最近，DDS已经被用于代替通信传输电路的各种模拟硬件。

对于这些电路，将使用超外差架构，其中通信信号在放大和传输之前至少有一次被频率转换到更高的频率，即中频（IF）级。

在这种情况下，DDS实际上取代了放大器之前的所有射频硬件、天线选择硬件和传输链中的天线。这将形成一个更可配置、紧凑且可能成本更低的系统。

这些都是通信和传感系统设计人员关注的关键性问题，他们致力于5G、WiFi或采用先进/有源天线系统（AAS）的最新雷达硬件的研究。

尽管DDS硬件并不便宜，但与运行DDS系统可以替代的有源组件所需的重复滤波、混频、本地振荡器和功率系统相比，它在尺寸、重量、功率和成本（SWAP-C）方面具有一定优势。

本质上，DDS设备可以取代从频率合成器到发射机的所有模拟/射频硬件，如果DDS设备本身不产生类似的信号质量损伤，这也可能导致其他信号质量优势，如线性、谐波和杂散。

对于高性能的应用，如复杂的雷达和测试设备，DDS还有其他优点。如果使用数字控制振荡器设计DDS系统，通常可以在单个时钟周期内改变输出频率。

此外，这些变化是相位连续且可重复的，从而产生多个频率的相态信号。

这可以减少相位误差的不确定性，这对于使用多源发生器的测试设备或源（如多端口矢量网络分析仪（VNA））尤其重要。

一般来说，DDS在频率灵活性、相位噪声和可控性方面可能优于模拟/射频硬件。

然而，DDS系统也会从高阶奈奎斯特图像生成大量的交叉杂散，在大频率偏移下产生更高的本底噪声，并且需要模拟重建低通滤波器，这可能并不容易实现。

在某些应用中，这些杂散可能会导致互调失真，这可能需要彻底的滤波和其他预防措施来防止。
