什么是vlan技术

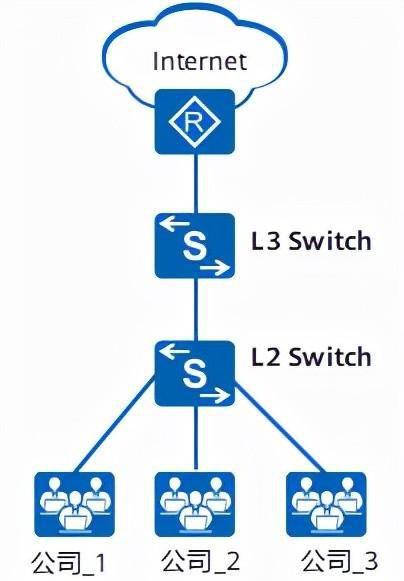

基于接口的VLAN划分组网图

为了保证各公司业务的独立和安全，可将每个公司所连接的接口划分到不同的VLAN，实现公司间业务数据的完全隔离。可以认为每个公司拥有独立的“虚拟路由器”，每个VLAN就是一个“虚拟工作组”。

再比如，某公司有两个部门，分别分配了固定的IP网段。为加强员工间的学习与交流，员工的位置有时会相互调动，但公司希望各部门员工访问的网络资源的权限不变。

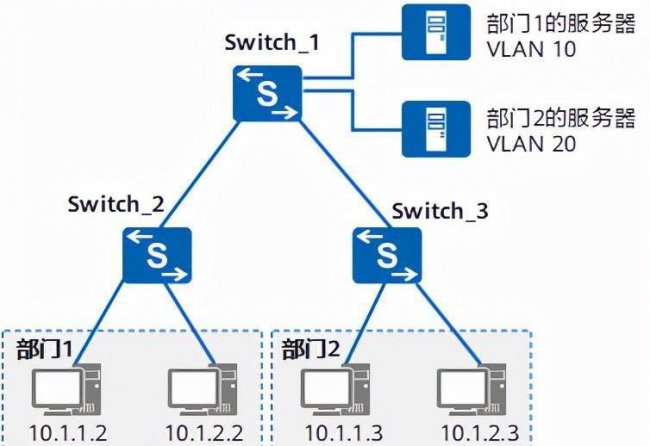

基于IP的VLAN划分组网图

为了保证部门内员工的位置调整后，访问网络资源的权限不变，可在公司的交换机Switch_1上配置基于IP子网划分VLAN。这样，服务器的不同网段就划分到不同的VLAN，访问服务器不同应用服务的数据流就会隔离，提高了安全性。

VLAN间用户的三层互访

如下图所示，某小型公司的两个部门分别通过二层交换机接入到一台三层交换机Switch_3，所属VLAN分别为VLAN2和VLAN3，部门1和部门2的用户互通时，需要经过三层交换机。

通过VLANIF实现VLAN间用户的三层互访

可在Switch_1和Switch_2上划分VLAN并将VLAN透传到Switch_3上，然后在Switch_3上为每个VLAN配置一个VLANIF接口，实现VLAN2和VLAN3间的路由。

VLAN的相关协议

IEEE 802.1Q

IEEE 802.1Q（也被称为Dot1q）即Virtual Bridged Local Area Networks协议，规定了VLAN的实现标准。与标准的以太网数据帧相比，VLAN数据帧增加了1个4字节的VLAN标签。

LNP

链路类型协商协议（Link-type Negotiation Protocol，LNP）用来动态协商以太网接口的链路类型为Access或者Trunk。

以太网接口的链路类型协商为Access，缺省情况下加入VLAN1。以太网接口的链路类型协商为Trunk，缺省情况下加入VLAN1～4094。

QinQ

QinQ（802.1Q-in-802.1Q）协议出自IEEE 802.1ad标准协议，通过在802.1Q标签报文的基础上再增加一层802.1Q的Tag来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。

由于在骨干网中传递的报文有两层802.1Q Tag（一层公网Tag，一层私网Tag），即802.1Q-in-802.1Q，所以称之为QinQ协议。

云化场景下，VLAN存在的问题

随着网络技术的发展，云计算凭借其在系统利用率高、人力和管理成本低、灵活性和可扩展性强等方面表现出的优势，已经成为目前企业IT建设的新趋势。而服务器虚拟化作为云计算的核心技术之一，得到了越来越多的应用。

VLAN作为传统的网络隔离技术，在标准定义中VLAN的数量只有4096个，无法满足大型数据中心的租户间隔离需求。另外，VLAN的二层范围一般较小且固定，无法支持虚拟机大范围的动态迁移。

因此，RFC定义了VLAN扩展方案VXLAN（Virtual eXtensible Local Area Network，虚拟扩展局域网）。VXLAN采用MAC in UDP（User Datagram Protocol）封装方式，是NVO3（Network Virtualization over Layer 3）中的一种网络虚拟化技术。VXLAN完美地弥补了VLAN的上述不足，一方面通过VXLAN中的24比特VNI（VXLAN Network Identifier）字段，提供多达16M租户的标识能力，远大于VLAN的数量；另一方面，VXLAN本质上在两台交换机之间构建了一条穿越数据中心基础IP网络的虚拟隧道，将数据中心网络虚拟成一个巨型“二层交换机”，满足虚拟机大范围动态迁移的需求。
