数据链路层：frame（数据帧）

2、网际层 Packet（数据包）

3、传输层 Segment（数据段）

4、应用层 PDU（协议数据单元）

六、MAC地址及IP地址分类

MAC地址 是由48bit构成，前面24bit是OUI部分（厂商唯一标识），OUI部分需要向IEEE 注册申请，后面24bit是厂商自定义部分，在全球中MAC地址都是唯一的，不会有冲突的情况。

MAC地址由两部分构成，分别是供应商代码和序列号，其中前24位代表供应商代码，由IEEE管理和分配，后24位序列号由厂商自己分配

MAC地址的分类：单播、组播、广播

单播：MAC地址的第一个字节的第8个bit位为0，则为单播，单播用于点到点,向一台网络设备发送

组播：MAC地址的第一个字节的第8个bit位为1，则为组播 ，组播用于向点到片，向一组网络设备发送

广播：MAC地址的48个bit位都为1，即FF-FF-FF-FF-FF-FF，广播用于向全部网络设备发送三层MTU（IP数据包的长度）= 1500B

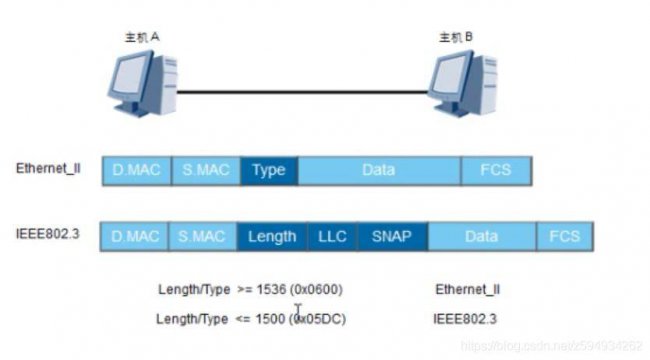

二层MTU（数据帧的长度）= 1518B

DF（不分片位，Don’t Fragment）如果为0，表示需要分片；如果为1，表示不需要分片

MF（更多分片位，More Fragment）如果为1，表示后续还有分片；如果为0，表示没有分片了，为最后一片

Protocol用来表示上层封装协议

6 TCP

17 UDP

1 ICMP

2 IGMP

89 OSPF

88 EIGRP

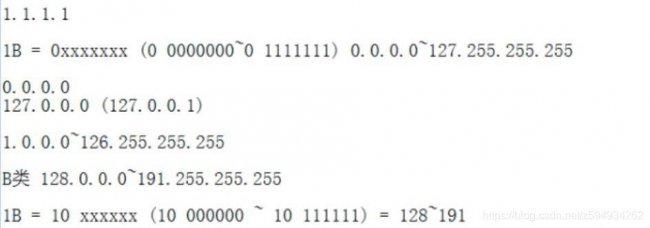

私有地址范围

10.0.0.0 ——– 10.255.255.255

172.16.0.0 ——– 172.31.255.255

192.168.0.0 ———– 192.168.255.255

特殊地址

127.0.0.0 ——— 127.255.255.255 本地回环地址

0.0.0.0 保留地址 255.255.255.255 保留地址

七 ICMP

ICMP 分为消息报文和差错报文

ICMP重定向发生的场景：

①接收报文的端口和转发报文的端口是同一个（收接口和转发的出接口是一个）

②报文的源地址和转发报文的地址属于同一个网段
