Linux内存碎片整理

Linux内存碎片整理整理Linux系统内存碎片(2)

时间：2023-12-28 06:15:35 来源：IT袋作者：马勇

导读：Linux内存碎片整理，在上图中，白色块表示空闲的内存页，而红色块表示已分配出去的内存页。在初始状态时，内存中存在多个碎片。如果此时要申请 3 个地址连续的内存页

Linux内存碎片整理

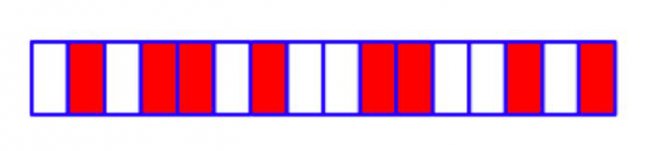

在上图中，白色块表示空闲的内存页，而红色块表示已分配出去的内存页。

在初始状态时，内存中存在多个碎片。如果此时要申请 3 个地址连续的内存页，那么将会申请失败。

内存碎片整理扫描开始：

Linux内存碎片整理

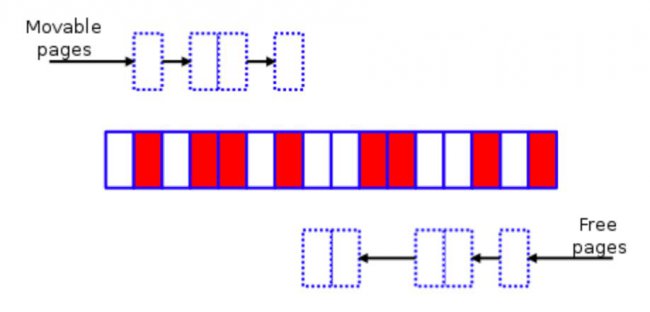

头部指针从头扫描可移动页，而尾部指针从从尾扫描空闲页。

在整理时，将可移动页的内容复制到空闲页中。

复制完成后，将可移动内存页释放即可。

最后结果：

Linux内存碎片整理

经过内存碎片整理后，如果现在要申请 3 个地址连续的内存页，就能申请成功了。

内存碎片整理实现

接下来，我们将会分析内存碎片整理的实现过程。

注：本文使用的是 Linux-2.6.36 版本的内存

1. 内存碎片整理时机

当要申请多个地址联系的内存页时，如果申请失败，将会进行内存碎片整理。其调用链如下：

alloc_pages_node()
└→ __alloc_pages()
   └→ __alloc_pages_nodemask()
      └→ __alloc_pages_slowpath()
         └→ __alloc_pages_direct_compact()

当调用alloc_pages_node()函数申请多个地址连续的内存页失败时，将会触发调用__alloc_pages_direct_compact()函数来进行内存碎片整理。我们来看看__alloc_pages_direct_compact()函数的实现：

static struct page *
__alloc_pages_direct_compact(gfp_t gfp_mask,
                             unsigned int order,
                             struct zonelist *zonelist,
                             enum zone_type high_zoneidx,
                             nodemask_t *nodemask,
                             int alloc_flags,
                             struct zone *preferred_zone,
                             int migratetype,
                             unsigned long *did_some_progress)
{
    struct page *page;
    // 1. 如果申请一个内存页，那么就没有整理碎片的必要（这说明是内存不足，而不是内存碎片导致）
    if (!order || compaction_deferred(preferred_zone))
        return NULL;
    // 2. 开始进行内存碎片整理
    *did_some_progress = try_to_compact_pages(zonelist, order, gfp_mask, nodemask);
    if (*did_some_progress != COMPACT_SKIPPED) {
        ...
        // 3. 整理完内存碎片后，继续尝试申请内存块
        page = get_page_from_freelist(gfp_mask, nodemask, order, zonelist,
                                      high_zoneidx, alloc_flags, preferred_zone,
                                      migratetype);
        if (page) {
            ...
            return page;
        }
        ...
    }
    return NULL;
}

__alloc_pages_direct_compact()函数是内存碎片整理的入口，其主要完成 3 个步骤：

先判断申请的内存块是否只有一个内存页，如果是，那么就没有整理碎片的必要（这说明是内存不足，而不是内存碎片导致）。
如果需要进行内存碎片整理，那么调用try_to_compact_pages()函数进行内存碎片整理。
整理完内存碎片后，调用get_page_from_freelist()函数继续尝试申请内存块。

2. 内存碎片整理过程

由于内存碎片整理的具体实现在try_to_compact_pages()函数中进行，所以我们继续来看看try_to_compact_pages()函数的实现：

unsigned long
try_to_compact_pages(struct zonelist *zonelist, int order, gfp_t gfp_mask,
                     nodemask_t *nodemask)
{
    ...
    // 1. 遍历所有内存区（由于内核会把物理内存分成多个内存区进行管理）
    for_each_zone_zonelist_nodemask(zone, z, zonelist, high_zoneidx, nodemask) {
        ...
        // 2. 对内存区进行内存碎片整理
        status = compact_zone_order(zone, order, gfp_mask);
        ...
    }
    return rc;
}

可以看出，try_to_compact_pages()函数最终会调用compact_zone_order()函数来进行内存碎片整理。我们只能进行来分析compact_zone_order()函数：

static unsigned long
compact_zone_order(struct zone *zone, int order, gfp_t gfp_mask)
{
    struct compact_control cc = {
        .nr_freepages = 0,
        .nr_migratepages = 0,
        .order = order,
        .migratetype = allocflags_to_migratetype(gfp_mask),
        .zone = zone,
    };
    INIT_LIST_HEAD(&cc.freepages);
    INIT_LIST_HEAD(&cc.migratepages);
    return compact_zone(zone, &cc);
}

到这里，我们还没有看到内存碎片整理的具体实现（调用链可真深啊 ^_^！），compact_zone_order()函数也是构造了一些参数，然后继续调用compact_zone()来进行内存碎片整理：

static int compact_zone(struct zone *zone, struct compact_control *cc)
{
    ...
    while ((ret = compact_finished(zone, cc)) == COMPACT_CONTINUE) {
        ...
        // 1. 收集可移动的内存页列表
        if (!isolate_migratepages(zone, cc))
            continue;
        ...
        // 2. 将可移动的内存页列表迁移到空闲列表中
        migrate_pages(&cc->migratepages, compaction_alloc, (unsigned long)cc, 0);
        ...
    }
    ...
    return ret;
}

在compact_zone()函数里，我们终于看到内存碎片整理的逻辑了。compact_zone()函数主要完成 2 个步骤：

调用isolate_migratepages()函数收集可移动的内存页列表。
调用migrate_pages()函数将可移动的内存页列表迁移到空闲列表中。

这两个函数非常重要，我们分别来分析它们是怎么实现的。

isolate_migratepages() 函数

isolate_migratepages()函数用于收集可移动的内存页列表，我们来看看其实现：

static unsigned long
isolate_migratepages(struct zone *zone, struct compact_control *cc)
{
    unsigned long low_pfn, end_pfn;
    struct list_head *migratelist = &cc->migratepages;
    ...
    // 1. 扫描内存区所有的内存页
    for (; low_pfn < end_pfn; low_pfn++) {
        struct page *page;
        ...
        // 2. 通过内存页的编号获取内存页对象
        page = pfn_to_page(low_pfn);
       ...
        // 3. 判断内存页是否可移动内存页，如果不是可移动内存页，那么就跳过
        if (__isolate_lru_page(page, ISOLATE_BOTH, 0) != 0)
            continue;
        // 4. 将内存页从 LRU 队列中删除
        del_page_from_lru_list(zone, page, page_lru(page));
        // 5. 添加到可移动内存页列表中
        list_add(&page->lru, migratelist);
        ...
        cc->nr_migratepages++;
        ...
    }
    ...
    return cc->nr_migratepages;
}

isolate_migratepages()函数主要完成 5 个步骤，分别是：

扫描内存区所有的内存页（与内存碎片整理原理一致）。
通过内存页的编号获取内存页对象。
判断内存页是否可移动内存页，如果不是可移动内存页，那么就跳过。
将内存页从 LRU 队列中删除，这样可避免被其他进程回收这个内存页。
添加到可移动内存页列表中。

当完成这 5 个步骤后，内核就收集到可移动的内存页列表。

migrate_pages() 函数

migrate_pages()函数负责将可移动的内存页列表迁移到空闲列表中，我们来分析一下其实现过程：

int migrate_pages(struct list_head *from, new_page_t get_new_page,
                  unsigned long private, int offlining)
{
    ...
    for (pass = 0; pass < 10 && retry; pass++) {
        retry = 0;
        // 1. 遍历可移动内存页列表
        list_for_each_entry_safe(page, page2, from, lru) {
            ...
            // 2. 将可移动内存页迁移到空闲内存页中
            rc = unmap_and_move(get_new_page, private, page, pass > 2, offlining);
            switch(rc) {
            case -ENOMEM:
                goto out;
            case -EAGAIN:
                retry++;
                break;
            case 0:
                break;
            default:
                nr_failed++;
                break;
            }
        }
    }
    ...
    return nr_failed + retry;
}

migrate_pages()函数的逻辑很简单，主要完成 2 个步骤：

遍历可移动内存页列表，这个列表就是通过isolate_migratepages()函数收集的可移动内存页列表。
调用unmap_and_move()函数将可移动内存页迁移到空闲内存页中。

可以看出，具体的内存迁移过程在unmap_and_move()函数中实现。我们来看看unmap_and_move()函数的实现：

static int
unmap_and_move(new_page_t get_new_page, unsigned long private,
               struct page *page, int force, int offlining)
{
    ...
    // 1. 从内存区中找到一个空闲的内存页
    struct page *newpage = get_new_page(page, private, &result);
    ...
    // 2. 解开所有使用了当前可移动内存页的进程的虚拟内存映射（涉及到内存页反向映射）
    try_to_unmap(page, TTU_MIGRATION|TTU_IGNORE_MLOCK|TTU_IGNORE_ACCESS);
skip_unmap:
    // 3. 将可移动内存页的数据复制到空闲内存页中
    if (!page_mapped(page))
        rc = move_to_new_page(newpage, page, remap_swapcache);
    ...
    return rc;
}

由于unmap_and_move()函数的实现比较复杂，所以我们对其进行了简化。可以看出，unmap_and_move()函数主要完成 3 个工作：

从内存区中找到一个空闲的内存页。根据内存碎片整理算法，会从内存区最后开始扫描，找到合适的空闲内存页。
由于将可移动内存页迁移到空闲内存页后，进程的虚拟内存映射将会发生变化。所以，这里要调用try_to_unmap()函数来解开所有使用了当前可移动内存页的映射。
调用move_to_new_page()函数将可移动内存页的数据复制到空闲内存页中。在move_to_new_page()函数中，还会重新建立进程的虚拟内存映射，这样使用了当前可移动内存页的进程就能够正常运行。

至此，内存碎片整理的过程已经分析完毕。

不过细心的读者可能发现，在文中并没有分析重新构建虚拟内存映射的过程。是的，因为重新构建虚拟内存映射要涉及到内存页反向映射的知识点，后续的文章会介绍这个知识点，所以这里就不作详细分析了。
