DP接口引脚图 DP接口定义引脚说明接线图

有很多人在寻找：DP接口引脚图，因为在某些时候，我们可能需要自己动手焊接DP接头，下面IT袋小编就给大家制作分享DP接口定义引脚说明接线图，帮助大家了解如何接线。

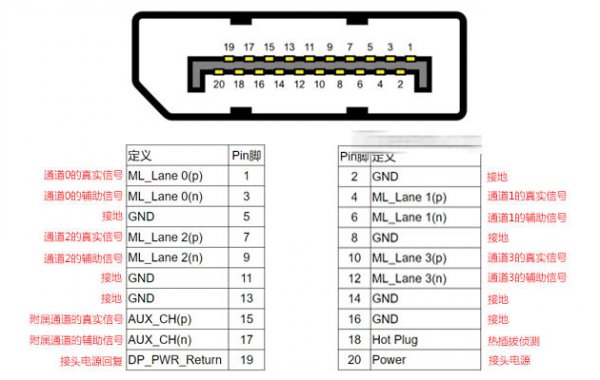

DP接口定义引脚说明

标准dp接口多少针？一共：20针

引脚1：ML_Lane 0(p) 通道0的真实信号

引脚2：GND 接地

引脚3：ML_Lane 0(n) 通道0的辅助信号

引脚4：ML_Lane 1(p) 通道1的真实信号

引脚5：GND 接地

引脚6：ML_Lane 1(n) 通道1的辅助信号

引脚7：ML_Lane 2(p) 通道2的真实信号

引脚8：GND 接地

引脚9：ML_Lane 2(n) 通道2的辅助信号

引脚10：ML_Lane 3(p) 通道3的真实信号

引脚11：GND 接地

引脚12：ML_Lane 3(n) 通道3的辅助信号

引脚13：GND 接地

引脚14：GND 接地

引脚15：AUX_CH(p) 附属通道的真实信号‘True’ Signal for Auxiliary Channel

引脚16：GND 接地

引脚17：AUX_CH(n) 附属通道的辅助信号

引脚18：Hot Plug 热插拔侦测

引脚19：DP_PWR Return 接头电源回复

引脚20：DP_PWR 接头电源

上述分享的DP接口引脚图 DP接口定义引脚说明接线图的具体介绍，供网友们借鉴参考。
