网线水晶头接法顺序图

对于普通人来说，都不知道网线水晶头1-8根铜线是怎么排序的？有很多人也在找网线水晶头排线图片和网线水晶头接法顺序图，自己尝试学做网线水晶头，那么下面IT袋小编就给大家分享网线水晶头的做法和线序是怎么排列的。

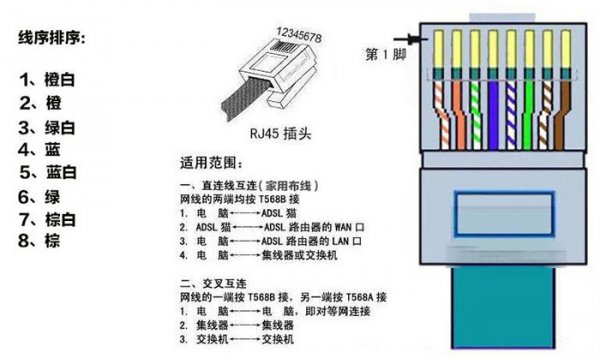

网线水晶头排线图片 网线水晶头接法顺序图

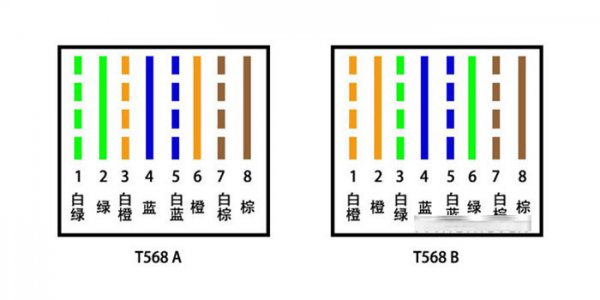

上面我们给提供大家的图片已经很清晰的描述清楚了网线T568A/T568B线序是如何排序的，常规情况下，我们都是用T568B的线序做网线水晶头，除非是特殊情况下电脑与电脑直连对接、或者交换机与交换机...等才会用T568A线序，不过现在的交换机那些都是可以直接用T568B线序的。

网线水晶头线序口诀：

T568A线序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
USOC(8)线序为：棕白、绿、橙白、蓝、蓝白、橙、绿白、棕
USOC(6)线序为：空、绿白、橙白、蓝、蓝白、橙、绿、空

参考教程：网线水晶头制作方法

以上就是网线水晶头排线图片 网线水晶头接法顺序图的全面知识讲解，希望能帮到您。
