m2固态硬盘接口类型图解

小编带来的是m2固态硬盘接口类型图解和硬盘三个接口接线图解的相关知识，一起来了解了解吧。

提到固态硬盘，大家脑子里面能想到的可能主要还是SATA固态硬盘和M.2固态硬盘，还有就是NVME协议固态硬盘，但是大家知道SATA和NVME这些是什么意思吗，其实我们在固态硬盘领域常常提起的SATA、AHCI、PCI-e、NVMe这四个英文其实指的都是协议，不过是两两对应的。SATA和PCI-E指的是接口协议，AHCI和NVMe指的是传输协议，而SATA和AHCI对应的是高延时的机械硬盘，PCI-E和NVMe对应的是低延时的板卡。

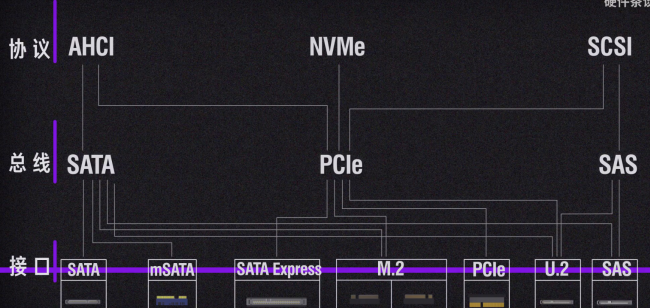

常见接口协议：SATA/PCIE/mSATA/M.2

接口协议，也就是SSD硬盘的主要分类方式，按照接口来分类通常分为SATA、SATA-E、mSATA、M.2、U.2、PCI-E、Macbook专用接口等几种，其中应用最广泛的是SATA、mSATA、M.2、PCI-E这几种，而实际上严格来讲，就只有SATA和PCI-E这两种，因为mSATA用的也是SATA协议，只是因为接口是迷你版，而M.2分为SATA和PCI-E两种，所以实际上还是SATA和PCI-E的较量。至于SATA接口里的SATA2和SATA3我们就不再多述。

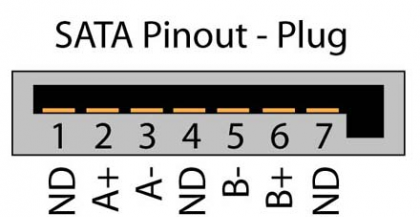

SATA接口协议：

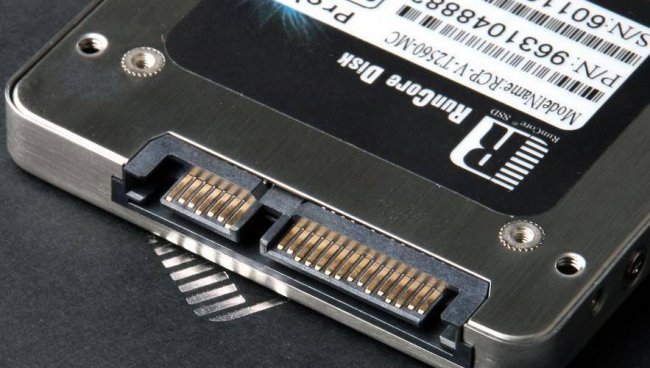

SATA是Serial ATA（Serial Advanced Technology Attachment）亦称串行ATA，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。平时所说的SATA接口通常是指2.5寸规格的固态硬盘，它只使用AHCI协议，最大队列深度QD32，对于家用完全没有瓶颈。SATA3.0接口将持续读写速度限制在550MB/s左右。

PCI-E接口协议：

PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，属于高速串行点对点双通道高带宽传输，所连接的设备分配独享通道带宽，不共享总线带宽。而PCI-E的速率计算比较复杂，尽管标准已经提出5.0版本，但目前主流应用过的还是3.0版本，4.0版本正在普及。而一个PCIe 3.0 x16的通道，x16 的可用带宽为 7.877 * 16 = 126.031 Gbps = 15.754 GB/s，也就是我们所说的16GB/s的高速。

PCIe接口协议支持AHCI和NVMe两种协议。其接口比较有特色。为了向下兼容，可以将其当作两个普通SATA去使用；也可以用一整个宽的接口，走PCIe×1或PCIe×2。虽然这个接口相对于SATA3.0来讲，速度翻倍，但是由于提升的速率有限，而且接口体积过于庞大，所以这个接口很快便被淘汰掉了。
