m2固态硬盘接口类型图解

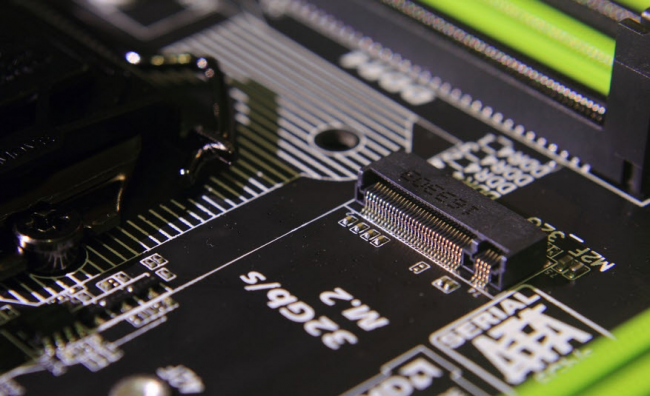

M.2（NGFF）接口协议：

M.2 是一种固态硬盘新型接口，是 Intel 推出的一种替代 MSATA 新的接口规范，也就是我们以前经常提到的 NGFF，英文全称为：Next Generation Form Factor。M.2 接口固态硬盘主要优势在于体积相比传统的 SATA3.0、MSATA 更小，并且读取速度更快，对于笔记本电脑兼容性更好。

M.2 接口宽度为 22mm，根据接口种类的、兼容协议的不同，分为 Socket 2 以及 Socket 3 两种接口类型，其中 Socket 2 又被称为 B Key 或 NGFF 接口，能够支持 SATA、PCIe×2 标准，最大读速可达 700MB/s，写速可达 550MB/s，Socket 3理论带宽可达4GB/s。

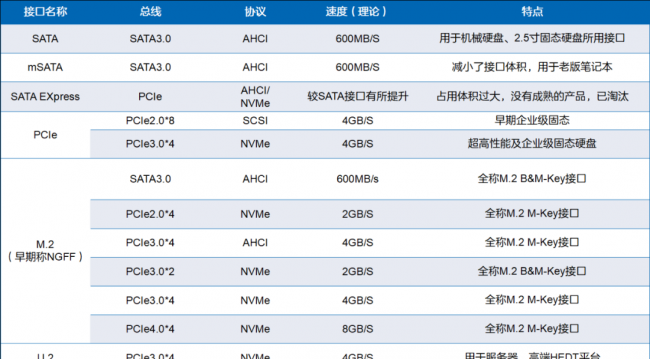

常见传输协议：传输协议AHCI和NVMe

AHIC传输协议：

AHCI（Serial ATA Advanced Host Controller Interface）串行ATA高级主控接口/高级主机控制器接口，是用来替代上一代IDE的。本质上讲还都是基于机械硬盘的设计，所以已经逐渐被淘汰，目前的主流SSD产品在安装前一定要在BIOS设置中打开AHCI模式才可以将性能发挥到最大，许多用户安装了SSD产品后发现速度只有300MB/s不到400，大部分是因为没有开启AHCI模式。

现在所用的SATA接口与AHCI标准其实是为高延时的机械硬盘而设计的，目前主流SSD依然继续使用它们，早期SSD性能不高时可能还不觉得有什么问题，但是随着SSD的性能逐渐增强，这些标准已经成为限制SSD的一大瓶颈，专为机械硬盘而设计的AHCI标准并不太适合低延时的SSD。

NVMe传输协议：

NVMe (Non-Volatile Memory express)，是一种建立在M.2接口上类似AHCI的一种协议，是专门为闪存类存储设计的协议。就是因为大家发现AHCI标准并不适合低延时的SSD产品，所以为了解放SSD的性能，重新制定了新的存储规范标准，使用PCI-E通道，目前的高速SSD产品都必须支持NVMe协议才行，而速度普遍都在2000MB/s以上，性能出色的可以轻松超过3000MB/s。

NVMe其实与AHCI一样都是逻辑设备接口标准。不同于AHCI，NVMe是使用PCI-E通道的SSD一种规范，NVMe的设计之初就有充分利用到PCI-E SSD的低延时以及并行性，还有当代处理器、平台与应用的并行性。SSD的并行性可以充分被主机的硬件与软件充分利用，相比与现在的AHCI标准，NVMe标准可以带来多方面的性能提升。

NVMe的一大优势就是低延迟。这主要是因为流线型的存储堆栈，NVMe无需读取寄存器就可以发出命令。AHCI的每个命令都需要读取4个不可缓存寄存器，从而导致大约2.5μs的额外延迟。低延时和良好的并行性的优势就是可以让SSD的随机性能得到大幅度提升，在任何队列深度下都能发挥出极佳的速度。
