本作品为第二届立创商城电子制作节30强入围作品，转载请注明出处，未经允许不得用作商业用途。

写在前面

事情的开始，要从很久以前我买的一个时钟说起。

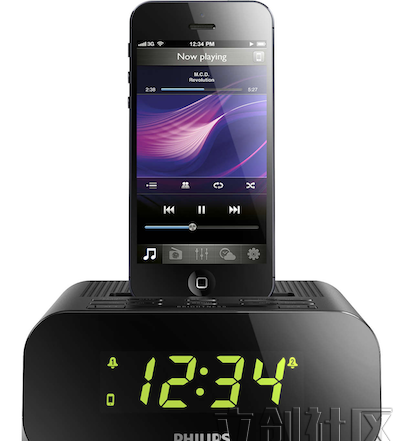

那是iPhone发售不久的时候，乔布斯还站在苹果发布会上，HTC做出了第一台Android手机。为了给iPhone充电方便，我购买了一个飞利浦的充电时钟，它长这样：

它的正面是一个十分简洁的时钟，你可以把iPhone放在上面充电，顺便听听音乐和收音机。

一眨眼，iPhone已经出到第七代，这个Philips的充电座，早已经不能兼容新的iPhone充电接口，成了家里众多过气电器的一员。但我却从来没有将它收到抽屉里的念头。

因为它的时钟功能，真的是太好用了。

首先，它没有显示年份，月份，农历，星期几这些不常用到的功能。它的正面是很大的绿色LED，只显示当前的时间。即使距离很远，你也能一眼看清钟面上的数字。

其次，它可以从iPhone自动同步时间，完全不需要人工设置。

凭着这两个优点，这个本来应该收藏到柜子里面的“过气”电器，一直摆在我的客厅里使用到现在。

我从这件事情上受到启发：这是一个”Less is more“的好例子。因此，我想把这种简单，易用的设计理念，贯穿到设计四色空气质量显示器的过程当中。

它要足够简单，足够傻瓜，即使看不清面板上的数字，还是能知道当前的空气质量。

作品简介

一个能够通过WiFii获取空气质量数据的桌面设备。根据空气质量数据的不同，使用不同的颜色来标识数据。能够通过手机对设备配置参数进行设置，例如连接WiFi的SSID和密码，目标城市等等。

拟用到的物料：

STM32F103C8T6，ESP8266模块，74HC373N，TLV70033，MicroUSB座子，SS8050，AO3407，FPC连接线及座子，2.54mm单排针/排座，0805、0603、1206封装电阻电容等。

其它物料：多色LED数码管等。

1.设计目标

设计目标可以用一句话来概括：“能通过WiFi获取空气质量数据，并用四种颜色显示出来的桌面设备。”

作为一个工程师，总是有许多功能想要实现，想要添加到产品中，有时反而忽视了这些功能对产品是不是真的合适。

举一个例子来说：我见过一个手机万能充电器，它有一整排的蓝色3mm高亮LED，在充电时，这些LED会开始跑马灯。然后在充电结束以后，它会用内置的蜂鸣器开始演奏《茉莉花开》。

想象一下，当你睡觉前开始用它给手机电池充电，你需要先找一个东西把它的高亮LED盖住，因为它的跑马灯闪的让人根本无法入睡。然后，几个小时过后，当你睡的正香的时候，它突然响亮的演奏了一曲《茉莉花开》，告诉你充电完成了。相信被吵醒的人，都会有把这个充电器丢到垃圾桶的冲动。

虽然跑马灯和蜂鸣器是工程师必备的练手好项目，但显然它们不适合出现在一个手机充电器上。

当设计四色空气质量显示器时，也有许多容易添加的功能。例如，增加一个DS18B20，就能显示温度啦，再增加一个DHT11，连湿度也能测量了，或者再来一个继电器，还能远程控制家电？

然而这些功能，就像充电器上的跑马灯一样，是完全多余的。它们反而会降低空气质量显示器本身的易用程度。

另外一个方面，因为这是一个WiFi联网设备，不可避免的，需要对设备进行配置，输入当前所使用WiFi的SSID和密码，才能连接互联网。

有许多种现成的方案能够实现这一个功能，例如：

设备本身构造一个没有密码，或者密码已知的WiFi Station信号，通过手机连接，然后在手机上使用浏览器，对设备进行配置。

TI的SmartConfig，微信的AirKiss，MTK的SmartConnection等等

虽然有这么多不同的方法来配置WiFi，不过归根结底，这些方法都是利用WiFi信号做为载体，向联网设备发送ASCII字符。

在这次设计当中，我想尝试一下另外一种配置WiFi的方法：通过手机屏幕的闪烁，向空气质量显示器发送WiFi的SSID和密码。

这种方法和现有的SmartConfig，AirKiss等相比，优点是方便易用：只要拿起手机，直接输入要连接WiFi的SSID和密码，然后用手机屏幕对准设备，就能完成配置，不需要切换手机的WiFi环境。

这种方法的缺点是：传输速度受到手机屏幕刷新率的限制，不同的手机会存在一定差异。

到这里为止，小结一下要做的功能：

空气质量数据显示

通过手机屏幕来配置设备

2.工作原理

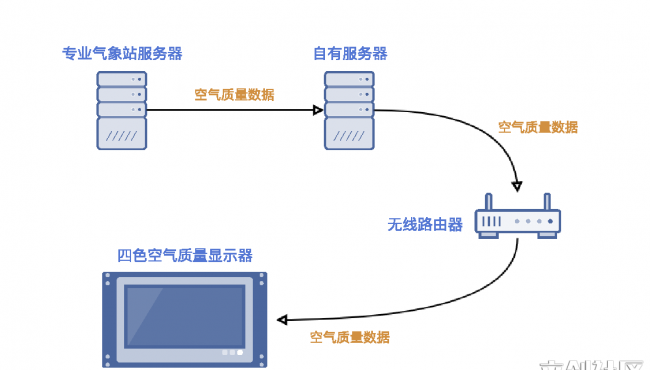

图1 系统工作原理

首先，空气质量数据的来源是专业的气象服务站，例如 aqicn.org，它们能够提供实时可靠的空气质量数据，以及获取这些数据的API。比起较为便宜的家用空气质量测试设备，这些专业气象网站的数据往往更加准确。

利用一台自有服务器，定时从专业气象站获取空气质量数据，并且保存到自有服务器本地。这样做的原因是：

1.能够保证系统的自由度

2.降低空气质量显示器固件的复杂性。

最后，空气质量显示器通过无线路由器的WiFi网络，连接自有服务器，获取空气质量数据，并根据空气质量的好坏，使用四种不同的颜色将数据显示出来:
