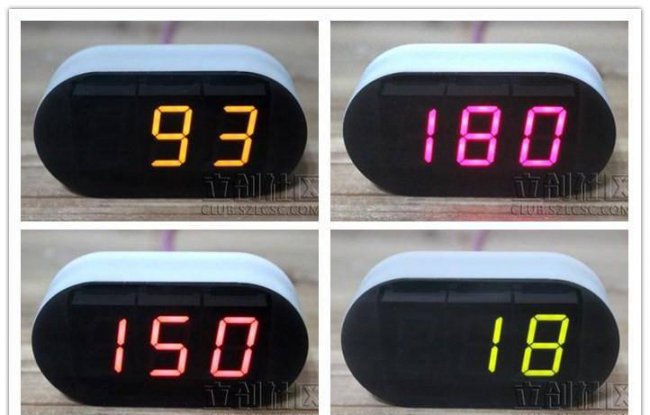

图2 绿色，黄色，橙色和红色显示

3.硬件设计

硬件分为两部分电路组成：数码管驱动电路以及MCU电路，两块电路板使用FPC排线相连接。

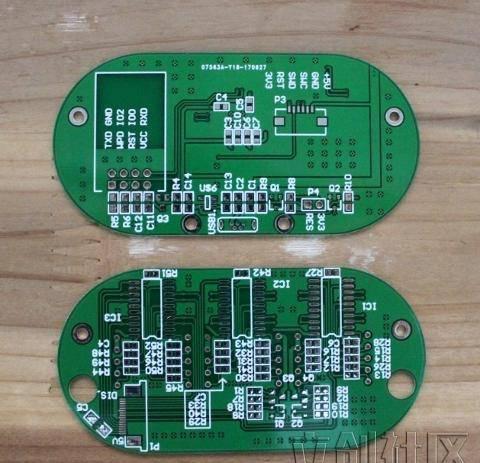

图3 PCB实物

显示部分选用了多色0.8英寸数码管。多色数码管的原理是在数码管的每个分段中，同时放入几种颜色不同的LED。通过控制不同颜色LED的亮度，就能混合出不同的颜色。

由于数码管的每一个分段都要放置数个LED，因此，这种多色数码馆的功耗也比单色数码管高出许多。空气质量显示器使用了3个多色数码管，同时点亮时，最大驱动电流会达到150mA左右。这已经接近了STM32能够允许的IO吸收电流限制，因此，直接使用STM32的IO口驱动这些数码管是不安全的，需要搭配额外的驱动电路。

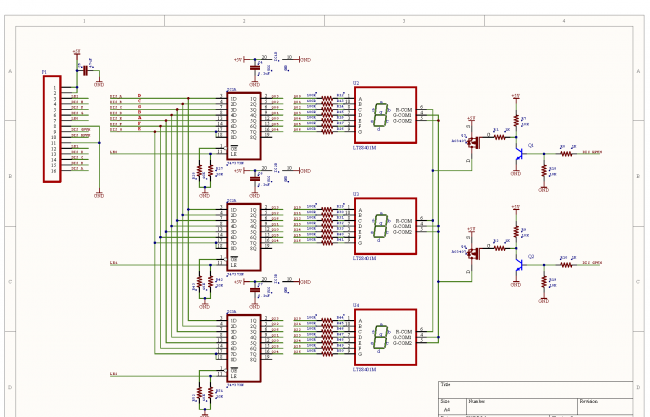

下图是数码管驱动电路的原理图。每一个数码管使用一片74HC373N锁存器来驱动。这个电路没有使用常见的数码管分时扫描显示法，而是利用了锁存器的数据保持功能，静态驱动数码管。

图4 数码管驱动电路

采用静态方式驱动数码管的原因有两个：

1.因为多色数码管的颜色调节需要使用PWM进行功率控制，如果同时使用分时扫描驱动，某些颜色时会出现闪烁现象。

2.既然数码管驱动电路是必须的添加的，为什么不让事情变的更简单一些呢？
