网络监控系统搭建过程

今天分享：网络监控系统搭建过程和监控系统的设备组成的相关知识，具体介绍如下：

现今社会，监控无处不在，所有的公共区域都有监控，私人使用的监控产品也越来越普及。那么，大家对视频监控系统有哪些了解呢？今天就从七个方面为大家详细介绍下视频监控系统。

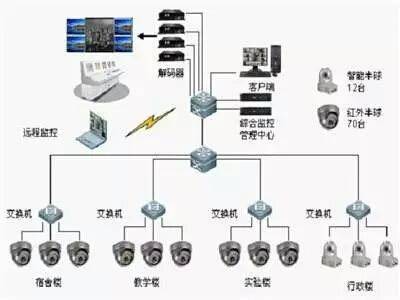

一、视频监控的组成

前端设备——> 传输设备—— > 终端设备—— > 存储、控制、显示

1、前端设备

监控项目的发展历程：从模拟到数字再到智能

模拟系统：主要设备是视频切换矩阵；

数字系统：主要设备有IPC、DVS、NVR、CMS等设备；

智能系统：基于视频分析的技术设备，比如人脸识别摄像机等

前端部分摄像机,

按常见方式分为：枪机、半球、球机、一体云台。

2、传输设备

视频安防监控系统中的三种常见的传输介质，同轴电缆、双绞线、光纤。

同轴电缆传输的距离500米，双绞线的传输距离100米，光纤的传输距离几公里甚至几十公里。

二、常见的视频接口

1）BNC接口：即同轴电缆接口，主要用于非平衡CVBS(复合电视广播信号)基带视频信号的连接，其阻抗为75欧姆。BNC接口有两种接线方式：一是压接，二是焊接。它输入的视频信号分别由RGB以及水平扫描和垂直扫描五条线组成，它可把三基色讯号分开，最大限度避免干扰。

2）AV接口：它是一种混合视频信号，是音频（Audio ）和视频（Video ）的简称，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好；它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，一般数字显示设备不建议使用。由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。

3）S-VIDEO接口：一种将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰的接口。S接口是五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线组成。

4）VGA接口：

显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。工作原理，是计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

5）DVI接口：

一种数信号接口，在发展过程中，分为：DVI-D接口和DVI-I，前者多应于播放设备，后者多用于投影设备。
