网络监控系统搭建过程

三、视频监控供电方式

视频安防监控系统供电：单独供电，集中供电，POE供电。

单独供电是摄像机在前端单独使用12V变压器或24V变压器或是220V市电供电。

集中供电就是几个相距较近的摄像机共同使用一个电源，但要求这个电源的输出功率要大一些。集中供电的最需要注意的一点就是前端摄像机的电压是否达到摄像机要求的。

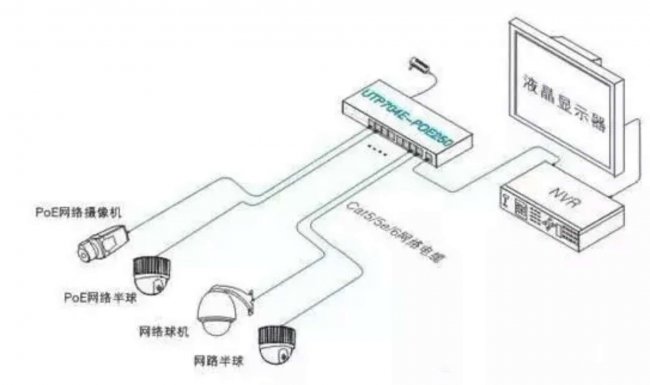

POE供电就是说前端摄像机支持POE供电，后端的交换机提供POE供电，也就是网络供电。一般具有POE供电的交换机每个端口可以输出15.4W的功率。还有更大一些的是30W。

POE供电是现在网络监控常用的供电方式，节省成本，维修方便

四、交换机的选择

1.接入层交换机的选择

接入层交换机下联前端的网络高清摄像头，上联汇聚交换机。

我们常用的交换机的实际带宽是理论值的60%-70%，所以一个百兆口的实际带宽在50M-70M。

一般720P网络摄像机按4M码流计算，一台百兆接入交换机接入12台就是48M。同时还要考虑目前网络监控采用动态编码方式，摄像机码流峰值会超过4M，同时考虑带宽冗余设计，一台百兆交换机不要带超过8台。在一些超高清网络监控系统中，为保障视频画面的高清，接入层也可以直接选择全千兆交换机。由于现在千兆交换机和百兆交换机价格相差不多，建议直接使用千兆交换机，或者百兆交换机上行口为千兆口。

接入层尽量采用PoE交换机

2.汇聚层交换机的选择

还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有8台720P网络摄像机，该汇聚交换机下联5台接入层交换机。该汇聚层交换机下总带宽为

4M*8*5=160M，因此汇聚交换机与核心交换机级联口应选千兆口。

总结就是：汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。性能比接入交换机要求要高，汇聚交换机需选择带千兆上传口的二层交换机。该交换机百兆口与接入交换机相连，千兆口与监控中心核心交换机相连。

汇聚交换机的选择线性传输的交换机。

3.核心交换机的选择

核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，

数字矩阵等设备，是整个高清网络监控系统的核心。在选择核心交换机时必须考虑整

个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。

因此监控中心建议选择全千兆口核心交换机。如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机.

一般达到500个摄像机的时候建议使用万兆交换机了。
