比特率和波特率的关系和区别

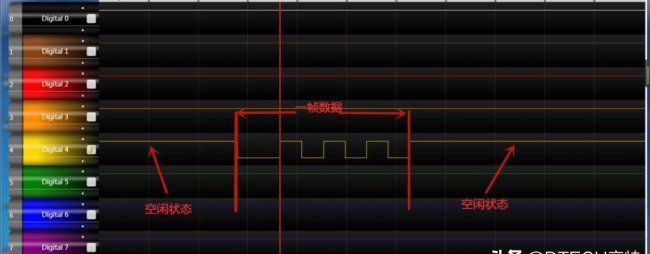

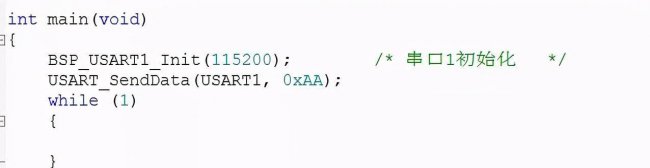

初始化完成后，只发送一个0XAA，逻辑分析仪捕获的数据是：

可见，空闲状态是高电平。在前面的示例中，我们在while循环中发送了数据0XAA，因此没有空闲状态。

在这个实验中，我们需要知道两点是：

串口发送的数据首先是低位的。我们的单片机发送0XAA（10101010B），逻辑分析仪采集的有效数据为01010101b。

单片机的串口使用TTL电平，这是一个正的逻辑电平信号。逻辑分析仪采集的数据0对应实际电压0~0.5V，数据1对应实际电压2.4v~5V。

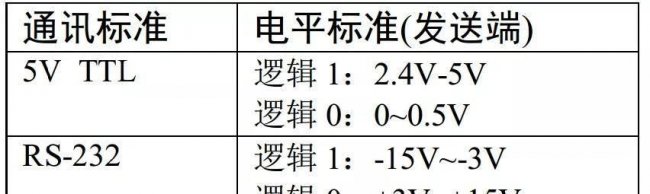

RS-232电平标准常与TTL电平标准相比较。例如，

TTL电平标准常用于普通电子电路中。在理想状态下，5V表示二进制逻辑1，0V表示逻辑0。为了提高串口通信的远距离传输和抗干扰能力，RS-232电平标准用-15V表示逻辑1，+15V表示逻辑0。

在旧的台式计算机中，通常有一个RS-232标准的COM端口(也称 DB9 接口)：
