比特率和波特率的关系和区别

在这个示例程序中，我们将串口波特率设置为115200bps。在串口通信中，符号只由一个二进制数表示（即只有0 和 1两种状态），因此波特率和比特率是相等的。

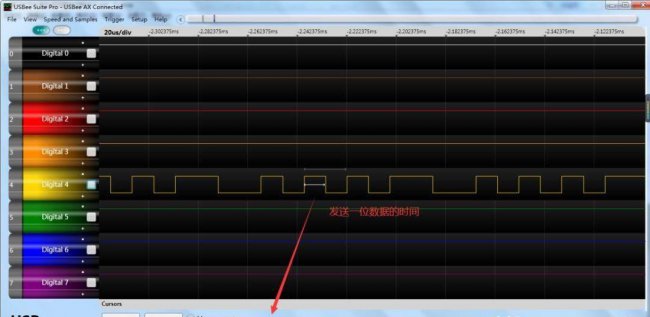

比特率代表每秒传输的二进制位数，所以我们知道传输一比特数据的时间，我们能推导出波特率吗？从逻辑分析仪上我们可以知道，发送一位数据的时间如下：

发送一位数据的时间约为8.667us，因此可以计算出一秒钟发送多少位数据：

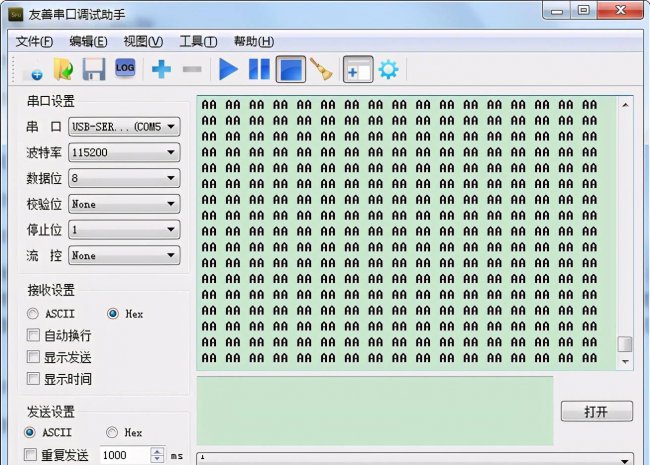

计算出的波特率为115380bps，非常接近115200bps。最后，肯定是有一定的错误。这个错误的原因包括逻辑分析仪的质量和我们的测量环境。但这个误差也在允许范围内。您可以看到串口助手接收到的数据是否正确：

可以看到接收到的数据是正确的，即波特率是正确的。

串口波特率对不上怎么解决？

在实践中。我们可能会遇到这样情况，即代码中配置的波特率与串口助手上设置的波特率相同，但仍然存在一个异常。

例如，如果我们向串口助手发送一个字符串，那么应该显示在串口助手上的字符串就被乱码了。或者我们发送一个数据到串口助手，发现数据被移动了。

在这种情况下，大多数波特率都不对应，因此我们必须检查底层文件。如果代码中波特率计算相关值（时钟）与实际情况不符，就会出现这样的现象。例如，我的一位同事以前遇到过这种情况，这就是原因。

在使用STM32时，通常使用外部晶体振荡器，如STM32F103系列。外置晶体振荡器的输入范围为4~16mhz:
