OSPF数据包交换基本流程

为大家介绍OSPF数据包交换基本流程的相关知识，继续往下看吧！

在OSPF网络中，路由器之间通过数据包来交换路由信息。

下面是OSPF数据包交换的基本流程：

1. Hello 数据包交换：
   • 路由器周期性地发送Hello数据包，用于宣告自己的存在并发现相邻路由器。
   • 当收到相邻路由器的Hello数据包回复后，双方建立邻居关系。
2. DBD 数据包交换：
   • 当路由器之间建立邻居关系后，会交换数据库描述（DBD）数据包，用于比较链路状态数据库的差异。
   • DBD数据包携带了对方拥有的链路状态信息的摘要。
3. LSR 和 LSU 数据包交换：
   • 如果发现链路状态数据库中有缺失的链路状态信息，路由器会发送链路状态请求（LSR）数据包请求缺失的信息。
   • 接收到LSR请求的路由器会发送链路状态更新（LSU）数据包，包含被请求的链路状态信息。
4. LSA 数据更新：
   • 当收到LSU数据包后，路由器会使用其中的链路状态信息更新自己的链路状态数据库。
   • 更新后的数据库可能会触发最短路径计算，从而更新路由表。
5. 链路状态确认：
   • 收到LSU数据包后，路由器会发送链路状态确认（LSAck）数据包，用于确认收到的LSU数据包。

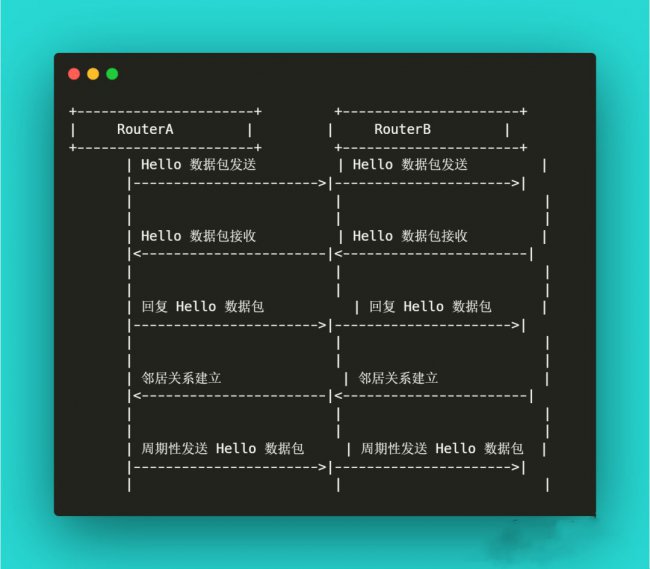

数据包交换流程图

这个简化版的流程图描述了OSPF数据包交换过程中，RouterA和RouterB之间的基本交互。

RouterA和RouterB通过交换Hello数据包来发现彼此并建立邻居关系。

一旦邻居关系建立，它们会周期性地交换Hello数据包来维护邻居状态。

本文分享的OSPF数据包交换基本流程的具体介绍，希望大家能喜欢！
