OSPF工作原理、建立邻接关系、路由计算详解

OSPF工作原理、建立邻接关系、路由计算详解

如果想了解OSPF工作原理、建立邻接关系、路由计算详解的电脑方面的小经验，接下来一起来看看吧。

OSPF（Open Shortest Path First）是一种在自治系统（Autonomous System，AS）内部使用的路由选择协议。

它采用链路状态路由算法，能够动态计算最短路径，并支持基于IP的路由。

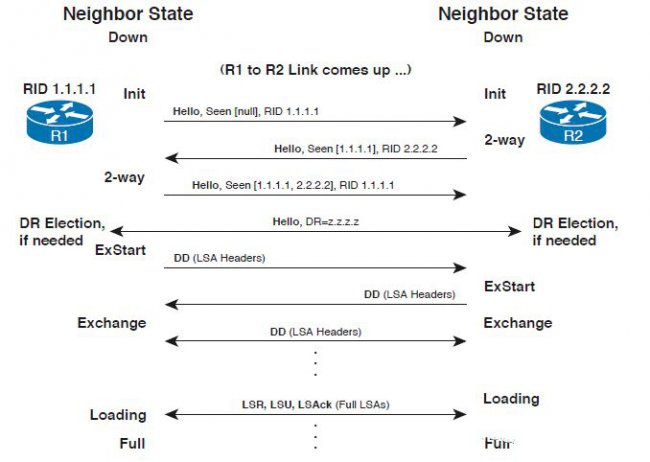

建立邻接关系

在OSPF中，建立邻接关系是路由器之间进行通信和交换路由信息的前提。

下面是建立邻接关系的过程：

1. 本端设备通过接口向外发送Hello报文与对端设备进行通信，用于发现相邻的OSPF路由器。
2. 两端设备进行主/从关系协商，其中一台设备将被选为主设备，负责发送数据库描述（Database Description，DD）报文。
3. 主设备发送DD报文，其中包含了链路状态数据库（LSDB）的摘要信息。
4. 从设备收到DD报文后，会检查摘要信息并与自己的LSDB进行比较，确认是否需要更新LSDB。
5. 如果从设备需要更新LSDB，则发送请求更新（Request）报文，请求主设备发送完整的LSDB信息。
6. 主设备收到请求更新报文后，发送Link State Request（LSR）报文，携带具体的LSA（Link State Advertisement）信息。
7. 从设备收到LSR报文后，发送Link State Update（LSU）报文，携带请求的LSA信息。
8. 主设备收到LSU报文后，更新LSDB，并发送Link State Acknowledgment（LSAck）报文，确认收到LSA信息。
9. 通过上述的DD报文、LSR报文和LSU报文的交换，两端设备完成了链路状态数据库的同步。
10. 当邻接关系建立成功，两端设备可以交换路由信息，为后续的路由计算做准备。

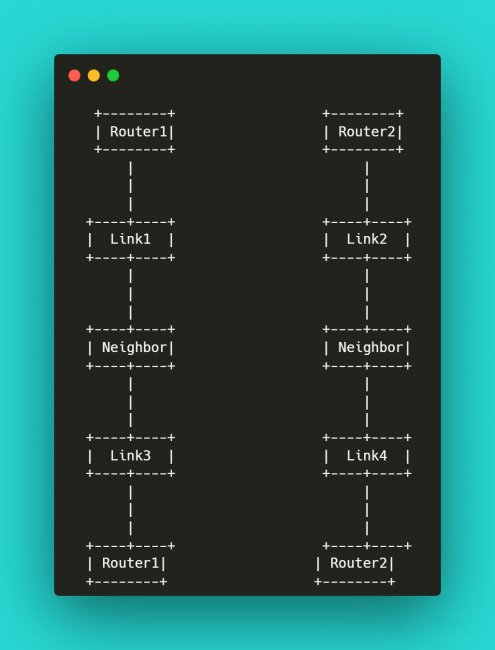

下面是一个示例拓扑图，展示了两个OSPF路由器之间建立邻接关系的过程：

在上面的拓扑图中，Router1和Router2之间通过Link1和Link2建立了物理连接。这两台路由器通过发送Hello报文进行邻居发现，并使用DD报文进行主/从关系协商和LSA信息交换。最终，两台路由器通过Link3和Link4进行邻接关系建立，并完成链路状态数据库的同步。

这只是一个简化的示例拓扑图，实际的网络拓扑可能更加复杂。

您可以根据您的实际网络环境和需求，绘制出相应的拓扑图来更好地理解和可视化OSPF的邻接关系建立过程。

路由计算

OSPF使用SPF（Shortest Path First）算法进行路由计算，目的是找到到达目标网络的最短路径。

以下是OSPF路由计算的过程：

1. 每个OSPF路由器根据自己的链路状态数据库（LSDB）进行最短路径计算。
