[网络工程师]-网络规划与设计-逻辑网络设计(2)

[网络工程师]-网络规划与设计-逻辑网络设计

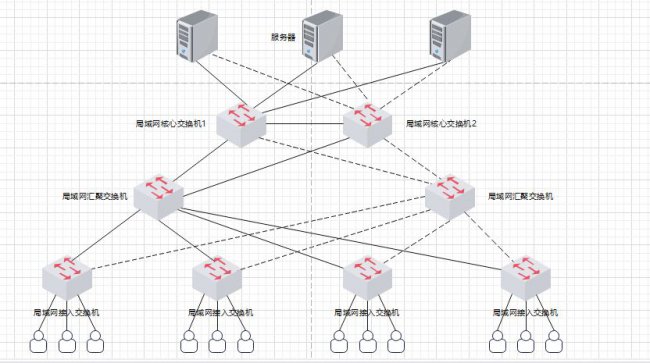

层次局域网结构具有以下特点：

• 核心层实现高速数据转发；
• 汇聚层实现丰富的接口和接入层之间的互访控制；
• 接入层实现用户接入；
• 网路拓扑结构故障定位可分级，便于维护；
• 网络功能清晰，有利于发挥设备最大效率；
• 网络拓扑利于扩展。

1.2广域网结构

在大多数网络工程中，会利用广域网实现多个局域网络的互连，形成整个网络的网络结构。在以下各广域网结构分析中，没有在局域网与广域网之间定义其他路由设备，但是在设计与实施时，可以根据需要添加特定的接入路由器或防火墙设备。在局域网络规模较为复杂时，可以添加接入路由器；在局域网络有安全需要时，可以添加防火墙。

1）单核心广域网结构

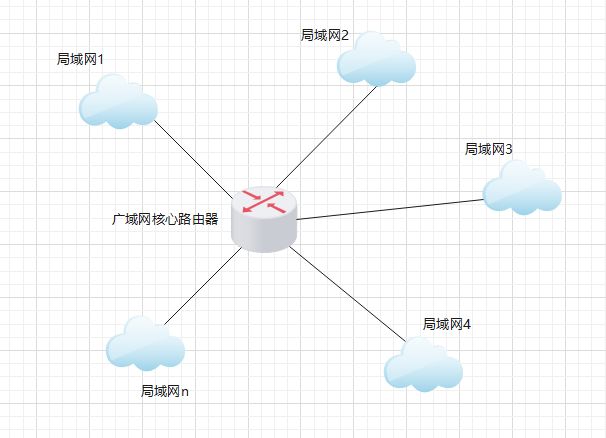

单核心广域网结构主要由一台核心路由设备互连各局域网络。典型的单核心广域网络结构如下图所示：

单核心广域网结构具有以下特点：

• 核心路由设备在实现上多采用三层交换机或多层交换机；
• 网络内各局域网络之间访问需要经过核心路由设备；
• 网络中除核心路由设备之外，不存在其他路由设备；
• 各部门局域网至核心路由设备之间不采用点对点线路，而采用广播线路，路由设备与部门局域网络互连的接口属于该局域网；
• 核心路由设备与各局域网间可以采用10M/100M/1000M以太网连接；
• 节省设备投资；
• 网络结构简单；
• 部门局域网络访问核心局域网以及相互之间访问效率高；
• 在核心路由设备端口富余的前提下，部门网路接入较为方便；
• 核心路由器是网络的故障单点，容易导致整网失效；
• 网络扩展能力有限；
• 对核心路由设备的端口密度要求较高。

2）双核心广域网结构

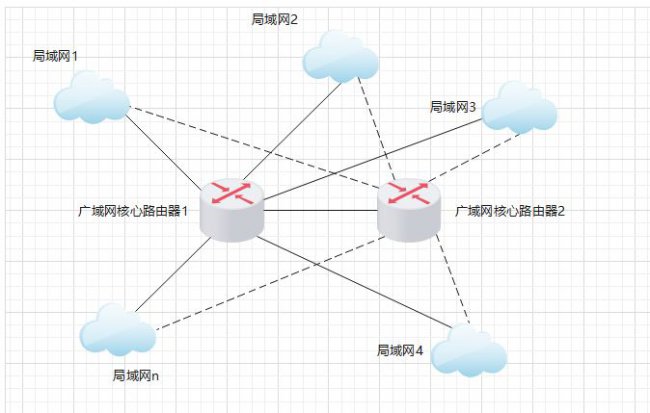

双核心广域网结构主要由两台核心路由设备构建框架，并互连各局域网。典型的双核心广域网结构如下图所示：

双核心广域网结构具有以下特点：

• 核心路由设备在实现多采用三层交换机或多层交换机；
• 网络内各局域网络之间访问需要经过两台核心路由设备中的一台；
• 网络中除核心路由设备之外，不存在其他的路由设备；
• 核心路由设备之间运行特定的网关保护或负载均衡协议，例如HSRP、VRRP、GLBP等；
• 核心路由设备与各局域网可以采用10M/100M/1000M以太网连接；
• 网络拓扑结构可靠；
• 路由层面可以实现无缝热切换；
• 部门局域网络访问核心局域网以及相互之间有多条路径选择，可靠性更高；
• 在核心路由设备端口富余的前提下，部门网络接入较为方便；
• 设备投资比单核心广域网结构高；
• 对核心路由设备的端口密度要求较高。

3）环型广域网结构

环型广域网结构主要定义了由三台以上核心路由设备构成路由环路，连接各局域网并构建广域网的方式。在环型广域网结构中，任意核心路由器都和其他两台路由设备之间有连接。典型的环型广域网结构如下图所示：
