[网络工程师]-网络规划与设计-逻辑网络设计

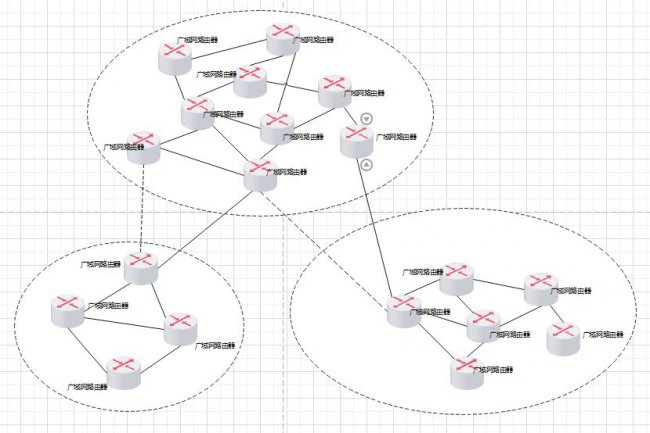

层次子域广域网结构具有以下特点：

• 低层子域之间的互访应通过高层子域完成；
• 层次子域广域网结构具有较好的扩展性；
• 子域间链路带宽应高于子域内链路带宽；
• 子域间路由冗余设计实施难度较高，容易形成路由环路或发布非法路由的问题；
• 对用于子网互访的域边界路由设备的路由性能要求较高；
• 路由协议的选择主要以动态路由协议为主，尤其适用于OSPF协议；
• 层次子域广域网结构与上层外网互连主要借助于高层子域完成，与下层外网互连主要借助于低层子域完成。

2、局域网技术选择

2.1虚拟局域网设计

虚拟局域网（VLAN）基本上可以看作一个广播域，是根据逻辑位置而非物理位置划分的一组客户工作站的集合，这些工作站不再同一个物理网络中，但可以像在一个普通局域网上那样进行通信和信息交换。VLAN是局域网建设中的重要内容，围绕VLAN的主要涉及工作包括：

• VLAN划分方法；
• VLAN划分方案；
• VLAN跨设备互连；
• VLAN间路由。

2.2无线局域网设计

无线局域网（WLAN）以其灵活性而广泛流行。促进WLAN发展的主要原因在于其灵活性以及对用户服务的提升，比有线网络更节约成本。无论用户在哪里，只要无线信号可达的地方，WLAN都可以让用户访问网络资源。现在越来越多的企业、机构意识到WLAN灵活性带来的好处，正在大量部署WLAN。除了灵活性，WLAN的另一个优势在于：有些地方部署有线LAN的成本较高，而部署WLAN的成本却很低。

进行无线局域网设计具体包括以下几个步骤：了解用户需求、确定相应的组网方式、无线设备选型、无线网络设计、无线网络安全基于无线网络管理等。

1）组网方式

WLAN由无线接入点（Access Point，AP）和无线客户端设备组成。无线AP在无线客户端设备和有线网络之间提供连通性。无线客户端设备一般需要配备无线网卡（Wireless Network Interface Card，WNIC），设备使用WNIC进行通信，根据组网方式不同，可能是无线客户端设备之家你通信，或者无线客户端设备与无线AP进行通信。

WLAN组网一般采用单元结构，整个系统被分割成许多单元，每个单元称为基本服务组（Basic Service Set，BSS）。BSS的组成有以下3种方式：独立BSS、有AP的BSS和扩展BSS。

2）WLAN通信原理

WLAN中传输的帧分成以下几类：

• 数据帧：网络业务数据；
• 控制帧：使用请求发送、清除发送和确认信号控制对介质的访问，类似于调制解调器的模拟连接控制机制；
• 管理帧：类似于数据帧，与当前无线传输的控制有关。

其中只有数据帧与以太网的802.3帧相似，但以太网帧的大小不能超过1518B，而无线网帧的大小可以达到2346B。

无线站点可以通过两种方法选择AP进行数据帧转发：（1）让无线站点主动发送探测帧扫描网络以寻找AP，这种方法称为主动扫描；（2）让AP定期发送一个宣告自己能力的信标帧，这些能力包括该AP支持的数据率，这种方法称为被动扫描。

3）WLAN设计注意事项

设计WLAN需要考虑如下事项：

（1）站点测量。

为了最小化信道干扰，同时最大化覆盖范围，应该进行查勘，确定最理想的AP部署。信道覆盖的重叠会使得性能受到影响，从而使无线客户端和AP之间不能保持持续的连通性。因此必须进行站点测量、AP部署和信道规划。进行站点测量时要考虑如下问题：

• 哪一种无线网络更适合企业应用；
• 在天线之间是否存在可视距离的要求；
• 为了使AP尽可能地靠近客户端设备，应该把AP部署在哪里；
• 建筑物里存在哪些潜在的干扰源。例如，无绳电话、微波炉、天然的干扰或者使用相同信道的访问点；
• 在部署时需要考虑法律法规限制。

（2）WLAN漫游。

WLAN与有线网络相比的最大优势就是便于客户端设备自由移动。由于吞吐量与到AP的距离有关，因此设置AP时还要考虑用户的漫游范围。此外，当一个用户离开AP时信号强度会减弱，此时连接应该无缝地跳到另一个有较强信号的AP。

（3）点到点网桥。

通常两个建筑物网路互连采用有线网络方式连接居多，如使用光缆、交换机等连接两个建筑物的LAN汇聚成一个三层广播域。但在有些情况下可能无法进行有线连接，如果此时两个建筑物距离合适并且直接相互可视，那么可以采用无线网桥进行连接，如下图所示：

此时，两个AP作为一个两端口的逻辑网桥发挥作用，AP运行在点到点模式下，因此不能再作为无线访问点使用。这种点到点桥接方式可以在没有条件部署有线网络的情况下，作为近距离连接的一种解决方案。
