[网络工程师]-网络规划与设计-逻辑网络设计(3)

[网络工程师]-网络规划与设计-逻辑网络设计

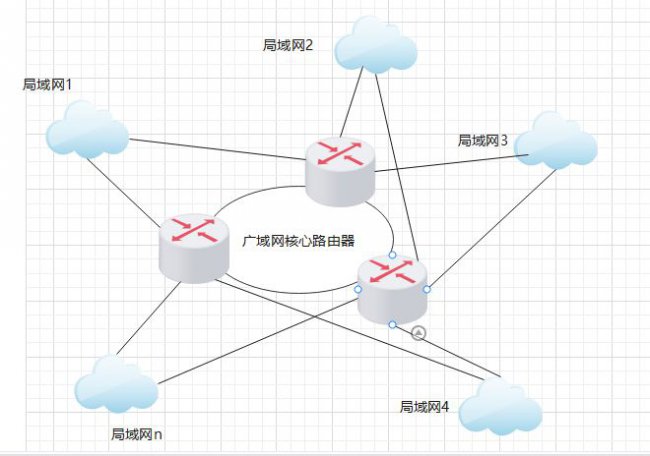

环型广域网结构具有以下特点：

• 核心路由设备在实现上多采用三层交换机或多层交换机；
• 网络内各局域网络之间访问需要经过核心路由设备构成的环；
• 网络中除核心路由器设备之外，不存在其他的路由设备；
• 核心路由设备之间运行特定的网关保护或负载均衡协议，例如HSRP、VRRP、GLBP等，或具备环路控制功能协议，如OSPF、RIP等；
• 核心路由设备与各局域网间可以采用10M/100M/1000M以太网连接；
• 网络拓扑结构可靠；
• 路由层面可以实现无缝热切换；
• 部门局域网访问核心局域网以及相互之间有多条路径选择，可靠性更高；
• 在核心路由设备端口富余的前提下，部门网络接入较为方便；
• 设备投资比双核心广域网结构高；
• 核心路由器路由冗余设计实施难度较高，容易形成路由环路；
• 对核心路由设备的端口密度要求较高；
• 环拓扑占用较多的端口。

4）半冗余广域网结构

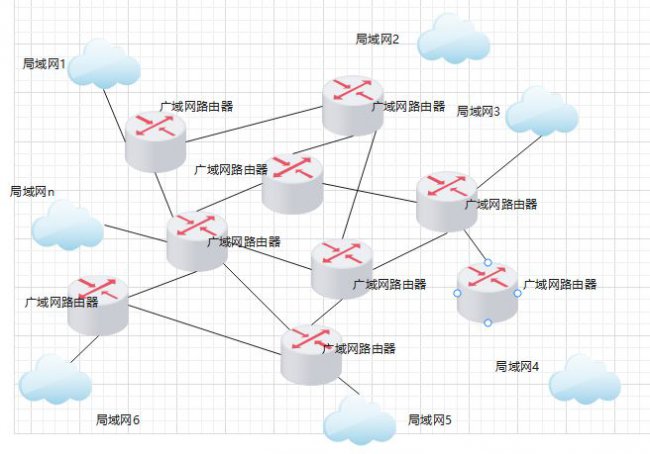

半冗余广域网结构主要定义了由多台核心路由设备连接各局域网并构建广域网络的方式。在半冗余广域网结构中，任意核心路由器存在至少两条链接至其他路由设备。如果核心路由器和任何其他路由器都有链接，就是半冗余广域网结构的特例——全冗余广域网结构。典型的半冗余广域网结构如下图所示：

半冗余广域网结构具有以下特点：

• 半冗余网络结构灵活，方便扩展；
• 部分网络可以采用特定的网关保护或负载均衡协议，例如HSRP、VRRP、GLBP等，或具备环路控制功能协议，如OSPF、RIP等；
• 网络拓扑结构相对可靠，呈网状；
• 路由层面路径选择比较灵活，可以有多条备选路径；
• 部门局域网络访问核心局域网以及相互之间有多条路径选择，可靠性高；
• 网络结构零散，管理和故障排除不太方便；
• 该网络结构适合部署ospf等链路状态路由协议。

5）对等子域广域网结构

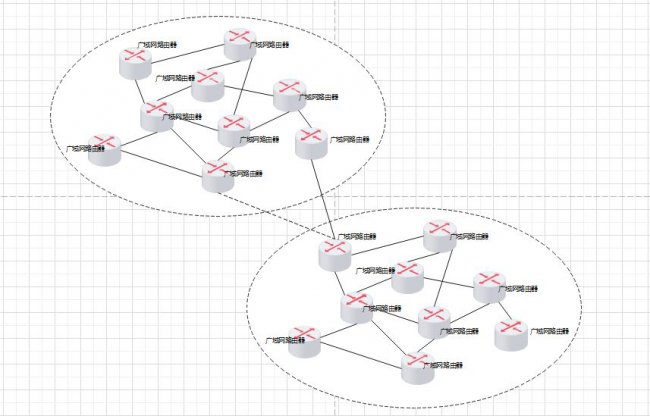

对等子域广播网结构是指将广域网的路由器划分成两个独立的子域，每个子域内路由器采用半冗余方式互连。对等子域广域网结构中，两个子域间通过一条或多条链路互连。对等子域广域网结构中任何路由器都可以接入局域网络。典型的对等子域广域网结构中，任何路由器都可以接入局域网络。典型的对等子域广域网结构如下图所示：

对等子域广域网结构具有以下特点：

• 对等子域之间的互访以对等子域之间的互连线路为主；
• 对等子域之间可以做到路由汇总或明细路由条目匹配，路由控制灵活；
• 子域间链路带宽应高于子域内链路带宽；
• 子域间路由冗余设计实施难度较高，容易形成路由环路或发布非法路由的问题；
• 对用于子域互访的域边界路由设备的路由性能要求较高；
• 路由协议的选择主要以动态路由协议为主；
• 对等子域适合于广域网络可以明显划分为两个区域，并且区域内部访问较为独立的情况。

6）层次子域广域网结构

层次子域广域网结构将大型广域网络路由设备划分为多个较为独立的子域，每个子域由路由器采用半冗余方式互连。层次子域广域网结构中，任何路由器都可以接入局域网络。典型的层次子域广域网结构如下图所示：
