1588v2协议中时钟节点

为大家介绍的是1588v2协议中时钟节点方面的讲解，下面来一起了解一下吧。

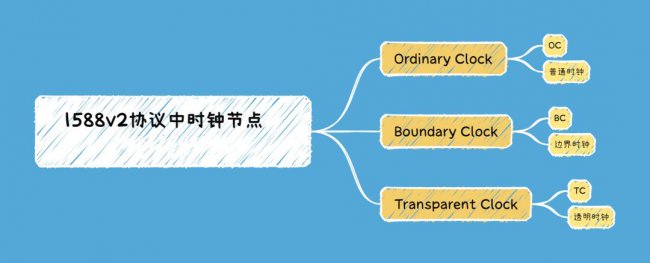

1588v2协议通过定义不同类型的时钟节点（Clock）和报文的交互方式，实现网络中各个节点之间的时间同步。

Ordinary Clock (OC – 普通时钟)

• 特点：OC节点通常具有一个物理端口用于与网络通信。
• 功能：
  • 作为最高级时钟（Grandmaster Clock）：可以向下游节点发布时间。
  • 作为从时钟（Slave Clock）：可以从上游节点同步时间。在这种情况下，OC节点将校准自己的时钟以与上游节点的时钟同步。

Boundary Clock (BC – 边界时钟)

• 特点：BC节点通常具有多个物理端口，其中一个端口从上游设备同步时间。
• 功能：
  • 从上游节点同步时间：BC节点的一个端口将从上游节点接收同步信息，以保持本地时钟与上游节点同步。
  • 向下游节点发布时间：BC节点的其他端口用于向下游节点发布时间。这有助于减小同步延迟。

Transparent Clock (TC – 透明时钟)

• 特点：TC节点通常具有多个物理端口，但不直接参与时间同步，只在端口之间处理和转发1588v2协议报文。
• 类型：
  • E2E TC（End-to-End Transparent Clock）：负责测量报文经过节点的转发时延，并在报文中修正。在两端的OC或BC节点计算链路时延和时间偏差进行同步。
  • P2P TC（Peer-to-Peer Transparent Clock）：不仅修正转发时延，还测量并修正节点每个端口相连链路的链路时延。同样，两端的OC或BC节点计算时间偏差进行同步。

1588v2协议可以在网络中实现高精度的时间同步。

OC节点作为最高级时钟，BC节点用于在网络中传递时间信息并减小同步延迟，而TC节点则负责测量和修正报文的转发时延，以实现链路和节点的同步。

这种灵活性允许1588v2在不同应用场景中提供高度可定制化的时间同步解决方案。
