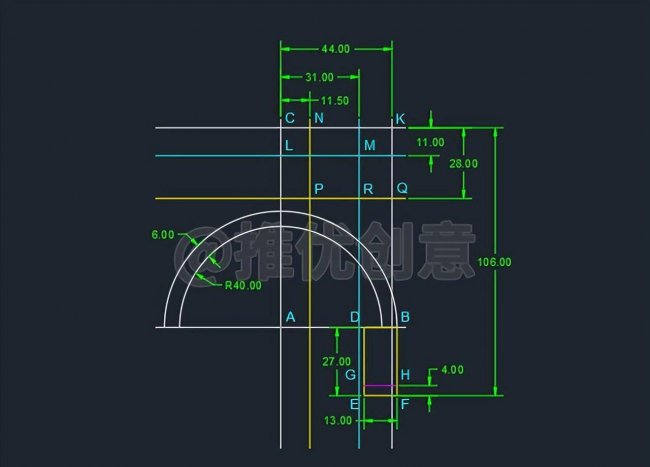

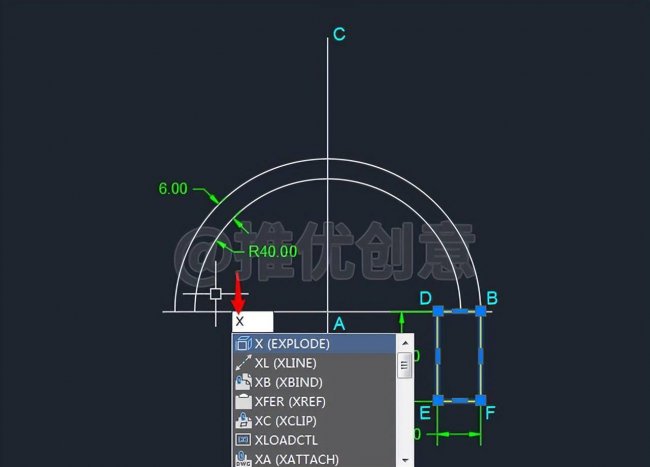

2.10、命令行输入“O”后回车，启用“偏移”命令，进行以下偏移操作。

将黄色水平线段EF向上偏移4个单位，得到的红色线段GH与黄色竖直线段BF交于点H。

将黄色水平线段EF向上偏移106个单位，再将得到的白色水平线段CK向两端拉长。

将白色水平线段CK向下偏移11个单位，得到青色水平线段LM。

将白色水平线段CK向下偏移28个单位，得到黄色水平线段PQ。

将白色竖直线段AC向右偏移11.5个单位，得到的黄色竖直线段NP与黄色水平线段PQ交于点P。

将白色竖直线段AC向右偏移31个单位，得到的青色竖直线段MR与青色水平线段LM交于点M。

将白色竖直线段AC向右偏移44个单位，得到白色竖直线段KQ。

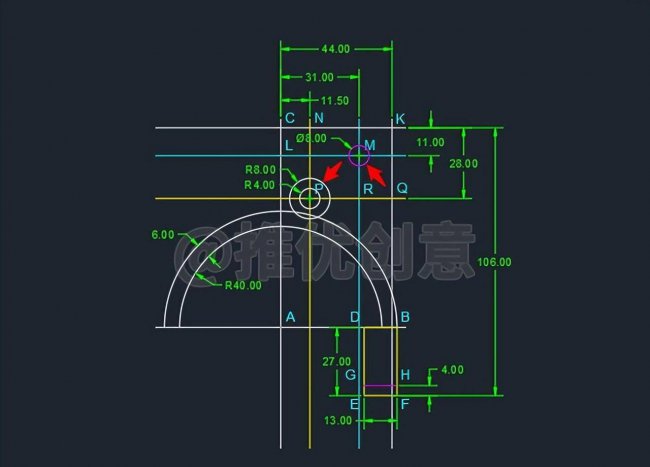

2.11、命令行输入“C”后回车，启用“圆”命令，进行以下绘制圆的操作。

捕捉点M为圆心，绘制一个直径为8个单位的红色圆M。

捕捉点P为圆心，绘制两个白色同心圆P，半径分别为4个单位、8个单位。

2.12、命令行输入“C”后回车，启用“圆”命令，进行以下绘制圆的操作。

捕捉点H为圆心，绘制一个半径为60个单位的红色虚线圆H，与白色竖直线段AC交于点S。

捕捉点S为圆心，绘制一个半径为60个单位的白色圆S。

由绘制过程可知，白色圆S经过点H，圆心S落在白色竖直线段AC上，满足原图的要求。
