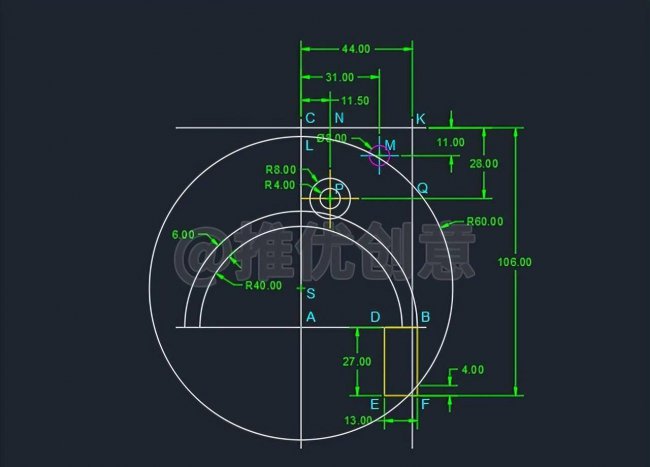

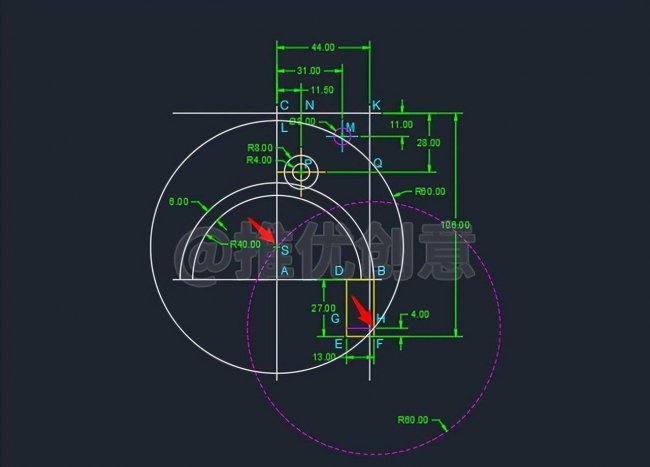

2.13、命令行输入“E”后回车，启用“删除”命令，将红色虚线圆H、红色水平线段GH删除掉，完成后如下图。

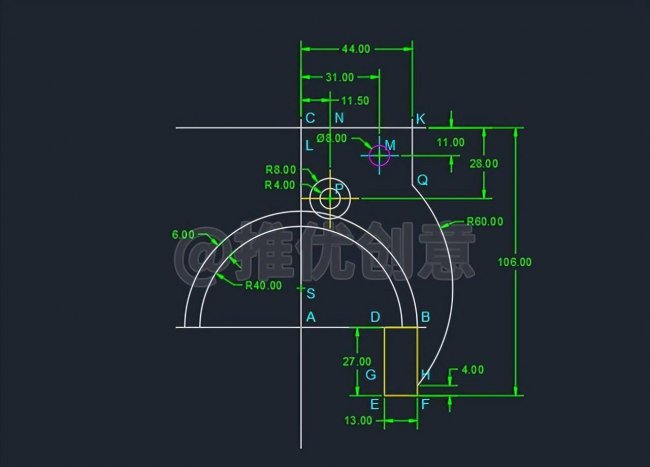

2.14、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.15、命令行输入“F”后回车，启用“圆角”命令，进行以下倒圆角操作。

对白色水平线段CK与白色竖直线段KQ倒半径为5个单位的圆角。

对白色竖直线段KQ与白色圆弧S倒半径为15个单位的圆角。

对白色外圆P与白色外圆弧A倒半径为3个单位的圆角。

对黄色水平线段DB与白色内圆弧A倒半径为5个单位的圆角。

对黄色水平线段DB与白色外圆弧A倒半径为5个单位的圆角。

对黄色水平线段DB与黄色竖直线段BF倒半径为3个单位的圆角。

对黄色水平线段EF与黄色竖直线段BF倒半径为3个单位的圆角。
