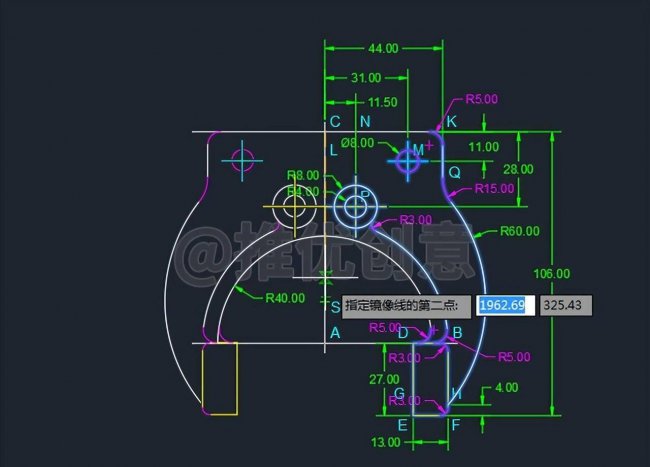

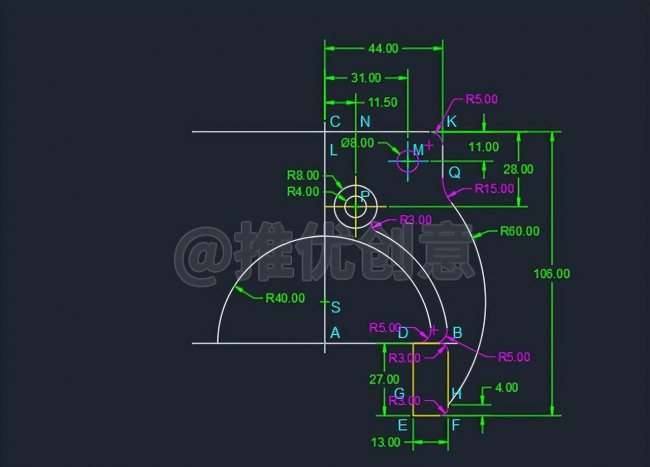

2.16、选中右边的亮显图形对象，命令行输入“MI”后回车，启用“镜像”命令，以白色竖直线段AC为镜像线，将它们镜像到左边。

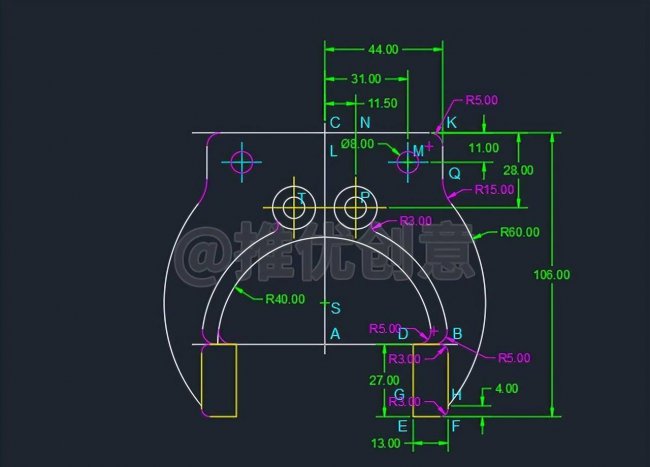

2.17、镜像完成后如下图。

2.18、命令行输入“L”后回车，启用“直线”命令，绘制以下线段。

捕捉白色外圆T的上面象限点、白色外圆P的上面象限点绘制青色公切线。

捕捉白色内圆T的上面象限点、白色内圆P的上面象限点绘制青色公切线。

捕捉白色内圆T的下面象限点、白色内圆P的下面象限点绘制青色公切线。

捕捉白色外圆T的下面象限点、白色外圆P的下面象限点绘制青色公切线。
