分布式追踪系统的原理及作用

接下来我们来看 OpenTracing 的数据模型，主要有以下三个

• Trace：一个完整请求链路
• Span：一次调用过程(需要有开始时间和结束时间)
• SpanContext：Trace 的全局上下文信息, 如里面有traceId

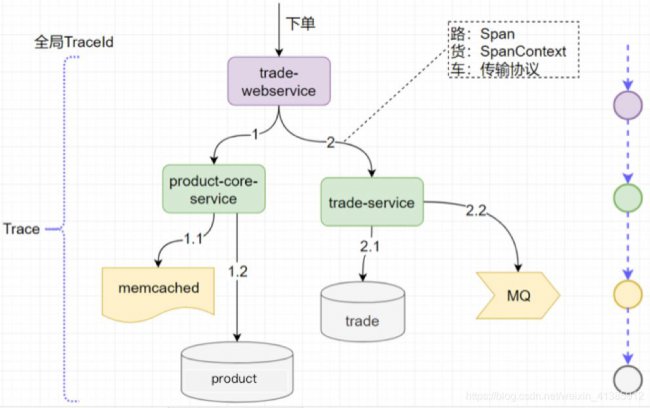

理解这三个概念非常重要，为了让大家更好地理解这三个概念，我特意画了一张图

如图示，一次下单的完整请求完整就是一个 Trace, 显然对于这个请求来说，必须要有一个全局标识来标识这一个请求，每一次调用就称为一个 Span，每一次调用都要带上全局的 TraceId, 这样才可把全局 TraceId 与每个调用关联起来，这个 TraceId 就是通过 SpanContext 传输的，既然要传输显然都要遵循协议来调用。如图示，我们把传输协议比作车，把 SpanContext 比作货，把 Span 比作路应该会更好理解一些。

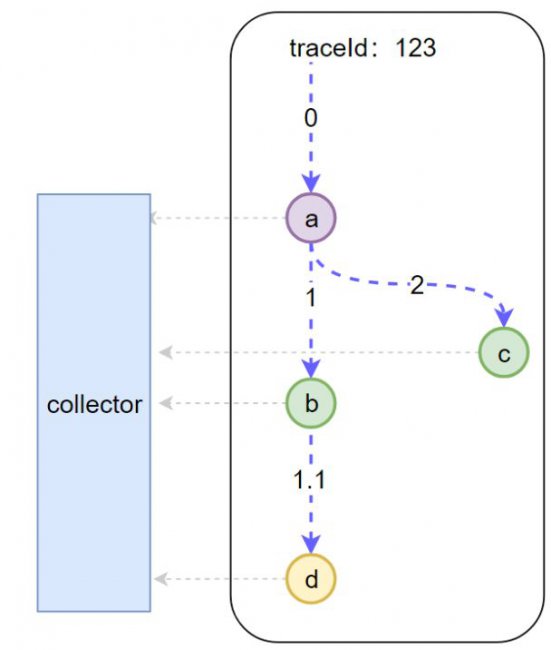

理解了这三个概念，接下来我看看分布式追踪系统如何采集统一图中的微服务调用链

我们可以看到底层有一个 Collector 一直在默默无闻地收集数据，那么每一次调用 Collector 会收集哪些信息呢。

1. 全局 trace_id：这是显然的，这样才能把每一个子调用与最初的请求关联起来
2. span_id: 图中的 0，1，1.1，2,这样就能标识是哪一个调用
3. parent_span_id：比如 b 调用 d 的 span_id 是 1.1，那么它的 parent_span_id 即为 a 调用 b 的 span_id 即 1，这样才能把两个紧邻的调用关联起来。

有了这些信息，Collector 收集的每次调用的信息如下
