小编为大家解答台式电脑主板跳线接法图解教程的知识，下面来一起了解一下吧。

对于组装一台电脑，主板上的跳线是最让小白装机用户头疼的事情，但其实具体跳线插法，在机箱连接的跳线接口上以及主板跳线插座上都有详细标注，我们只需要在主板上找到对应插座，插上去就好了。

那么机箱上的跳线接在主板那些位置？下面装机之家分享一下台式电脑主板接线示意图解教程，不同品牌的跳线基本插法都差不多，包括华硕、技嘉、微星、华擎、七彩虹、昂达、梅捷、映泰、影驰等主板品牌都均可以参考本文的跳线插法图解教程。

台式机主板接线示意图解教程

1、机箱连接主板的跳线一般主要有USB 2.0、USB 3.0、前置音频接口（HD_AUDIO）以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线，这些跳线分别的含义如下。

RESET SW： 机箱重启按键；注：主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

POWER SW： 机箱开关机按键；注：主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW等。

Power LED： 电源指示灯；注：主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。

HDD LED： 硬盘指示灯；

USB 2.0： 机箱前面的USB 2.0接口；

USB 3.0： 机箱前面的USB 3.0接口；

HD_AUDIO： 机箱前面的音频接口；

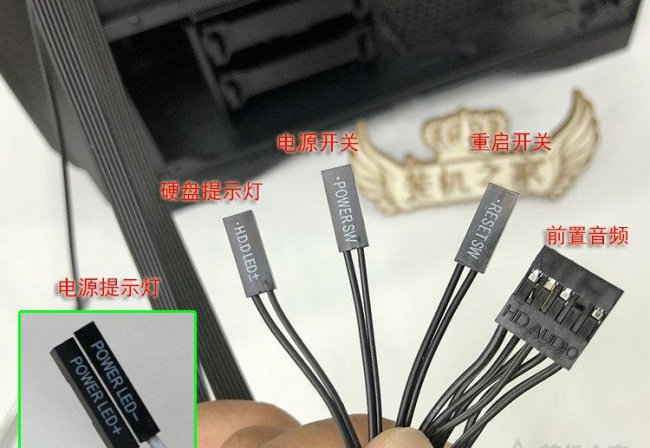

2、我们先来看一下POWER SW、RESET SW、POWER LED、HDD LED这四个主板跳线，在机箱连接的跳线接口上都有清晰的标注，如下图所示。

注：由于我演示的这款机箱没有POWER_LED接口（电源提示灯），考虑到大多数的机箱均有POWER_LED接口，所以上图中增加了。

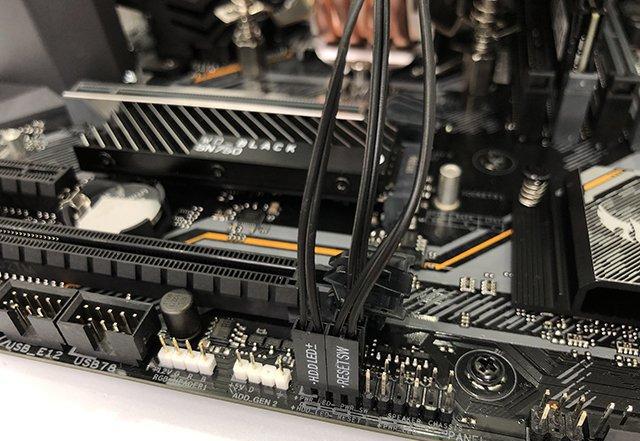

3、其实在主板上已经有标注这些跳线的接法了，按照主板上提示逐个插入即可。

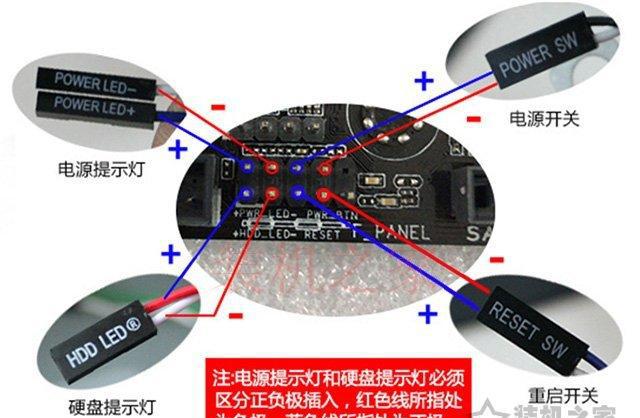

4、考虑到大家更好的理解，制作了一张POWER SW、RESET SW、POWER LED、HDD LED的主板跳线安装示意图，我们找到主板跳线位置，分别对应插入就可以了，主板跳线接法图解如下图所示。

主板跳线9针接法图解

注：电源指示灯（Power LED）和硬盘指示灯（HDD LED）必须区别正负极，电源开关（POWER SW）和重启键（RESET SW）可以不用区分正负极的，需要注意一下，如上图所示，蓝色线所指处为正极，而红色线所指处为负极。

5、找到机箱连接的USB 2.0跳线接口，并找到主板上的USB2.0插座对应插入即可，有防呆设计的，如果插反了是无法插进去的。
