怎么进入交换机的配置

今天为大家介绍怎么进入交换机的配置和交换机的正确连接方法方面的知识，接下来IT袋小编就来介绍。

（一）以太网交换机基础

以太网的最初形态就是在一段同轴电缆上连接多台计算机，所有计算机都共享这段电缆。所以每当某台计算机占有电缆时，其他计算机都只能等待。这种传统的共享以太网极大的受到计算机数量的影响。为了解决上述问题，我们可以做到的是减少冲突域中的主机数量，这就是以太网交换机采用的有效措施。

以太网交换机在数据链路层进行数据转发时需要确认数据帧应该发送到哪一端口，而不是简单的向所有端口转发，这就是交换机MAC 地址表的功能。

以太网交换机包含很多重要的硬件组成部分：业务接口、主板、CPU、内存、Flash、电源系统。以太网交换机的软件主要包括引导程序和核心操作系统两部分。

（二）以太网交换机配置方式

以太网交换机的配置方式很多，如本地Console 口配置，Telnet 远程登陆配置，FTP、TFTP 配置和哑终端（TTY teletypewriter的缩写）方式配置。其中最为常用的配置方式就是Console 口配置和Telnet 远程配置。

注意:第一次进行交换机、路由器配置时必须使用Console本地配置。

1.通过Console口搭建配置环境

第一步：如图所示，建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

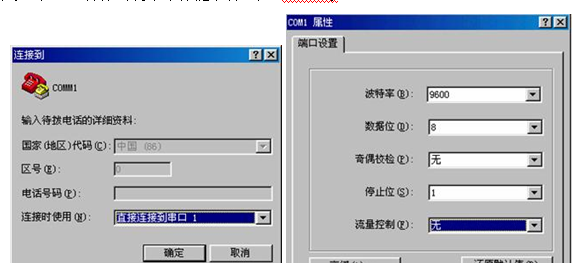

第二步：在微机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图所示。

第三步：以太网交换机加电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。

2.通过Telnet搭建配置环境

Ø 准备工作

如果交换机配置了IP 地址，我们就可以在本地或远程使用Telnet 登陆到交换机上进行配置。

（1）配置交换机的IP 地址：可以在VLAN 虚接口上分别配置IP 地址。我们首先要在系统视图下使用interface vlan-interface [vlan-number]命令进入VLAN 接口配置视图，然后使用ip address 命令配置IP 地址。

<Quidway>system

[Quidway]interface vlan-interface 1
