相信很多朋友在工作中都听说过步进电动机，但是如果不是工科出身的小伙伴可能就会有一个疑问，为什么步进电动机要加一个驱动器，不可以像我们平常的电动机那样直接接电源吗？所以，在这里就为大家说说那什么是步进电机驱动器。

步进驱动器的结构：

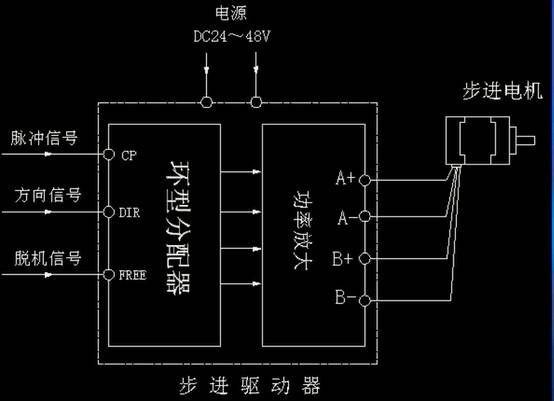

步进驱动器可分为两部分一部分是环形分配器，另一部分是功率放大。

环形分配器;要是接收3种信号分别为：脉冲信号，方向信号，脱机信号。然后再对脉冲信号进行分配，去控制功率放大器相应的晶体管导通，然后使步进电机的线圈得电。从这里我们可以看出，步进电机要运转那么必须要输入脉冲，如果没有脉冲，步进电机是不动的，所以我们需要一个驱动器来给步进电机的各项绕组依次通电。

方向信号:要控制AB通电的相序，A-B顺时针，B-A逆时针

脱机信号:步进电机停止时，AB线圈有一相得电，得电的功能使转子锁住，使转子不能动，需要收去拨动转子的时候，需要给脱机信号，使AB相绕组完全断电，转子处于自由转动状态。

步进电机，步进驱动器和PLC之间的连接：

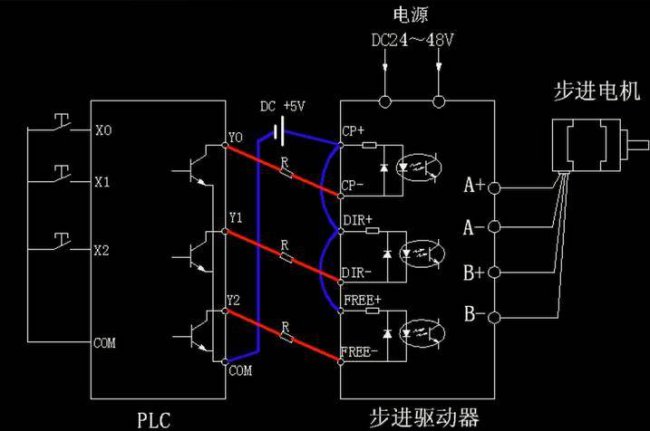

步进驱动器首先要外接直流电源24~28V，一端要连步进电机，另一端作输入信号也就是控制信号，步进电机接受外部信号的结构是采用光电隔离的，比如：PLC的脉冲信号送到驱动器内部，我们要使PLC产生脉冲只需要让Y0不断的接通与截止就可以产生。

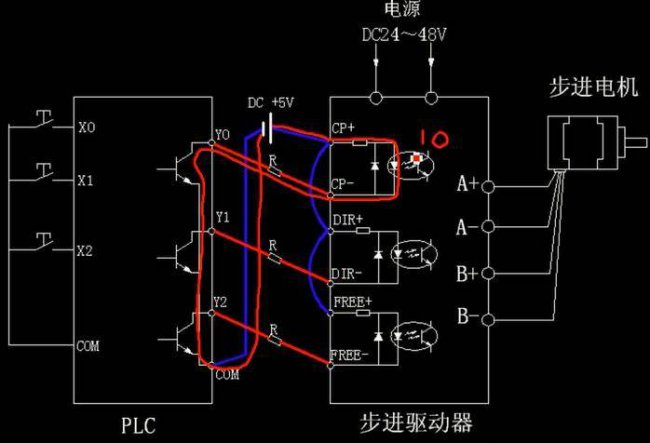

当Y0导通的时候电流从CP+流进去，通过限流电阻，二极管，再经过CP-，再通过COM端回到电源的负端，这样就构成了一个回路。这样的话发光二极管就导通，晶体管也会被导通就会产生一个高电平1，如果截止就会产生一个低电平0。 这样当Y0不断接通与截止，并且通过这个电路就可以把脉冲从外部设备送到驱动器中。然后环形分配器收到这个脉冲，再对脉冲信号进行分配 。控制步进电机的绕组依次得电。所以步进电机在旋转的时候必须要有脉冲，如果没有脉冲，那么步进电机就会处于停止状态。方向信号与脱钩信号也是同样的道理。

步进驱动器有关细分的装置步进驱动器有关细分的设置
